Циліндро-поршнева група NOKER для бензопили Husqvarna 142, Ø40 мм

ЦПГ NOKER для бензопили Husqvarna 142, Ø40 мм

Комплект призначений для ремонту циліндро-поршневої частини двигуна бензопили Husqvarna 142. Номінальний діаметр 40 мм є одним з основних параметрів добору. ЦПГ установлюють у разі зношення або пошкодження циліндра, поршня та кільця, коли двигун втрачає компресію, складніше запускається, не розвиває звичної тяги або потребує розбирання після появи задирів.

Циліндр, поршень і поршневе кільце разом утворюють герметичну рухому пару. Під час ходу поршня суміш стискається, а після займання тиск газів передається через поршень і шатун на колінчастий вал. Тому стан поверхні циліндра, канавки кільця, поршневого пальця та стопорних кілець безпосередньо пов’язаний із компресією і стабільністю роботи двигуна. Ребра на зовнішній частині циліндра збільшують площу відведення тепла повітряним потоком, який створює система охолодження бензопили.

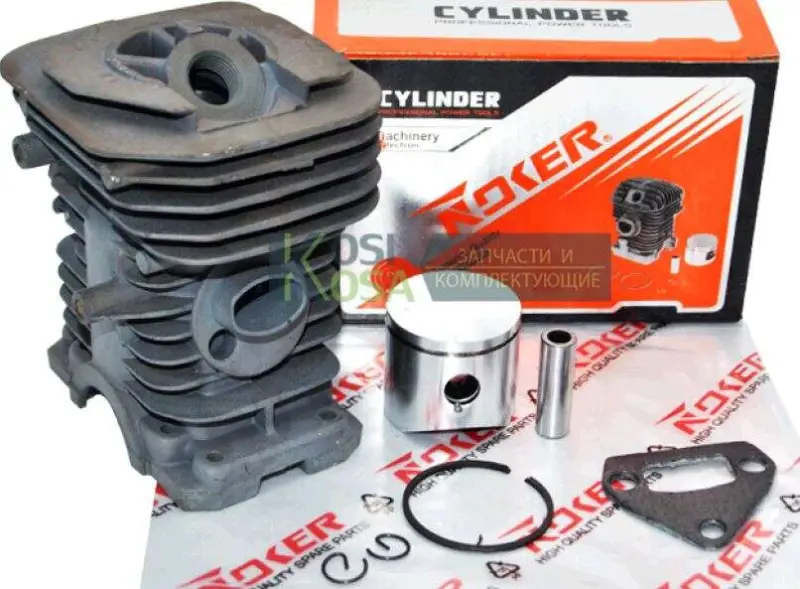

Склад і конструкція

• циліндр із зовнішнім оребренням і передбаченими каналами газообміну;
• поршень діаметром 40 мм із канавкою під одне компресійне кільце;
• поршневе кільце, палець і два стопорні кільця для з’єднання поршня із шатуном;
• фасонна прокладка для одного зі сполучень циліндра.

Такий набір дає змогу замінити основну циліндро-поршневу пару узгодженим комплектом, не поєднуючи новий поршень із циліндром, що має виражене вироблення. Разом із головними деталями майстер отримує кріплення поршневого пальця та кільце, що відповідають конструкції представленої ЦПГ. Перед монтажем потрібно перевірити фактичний склад набору й зіставити кожну деталь із демонтованими компонентами.

Що перевірити під час добору

Назва Husqvarna 142 сама по собі не замінює перевірки конкретної модифікації пилки. Порівняйте діаметр циліндра й поршня, розташування впускного та випускного вікон, форму переходів, точки кріплення, посадкові поверхні, різьбу свічки та конфігурацію прилеглих деталей. Окремо зіставте діаметр і довжину поршневого пальця, ширину кільця, положення фіксувального штифта в поршневій канавці та форму прокладки. Усі з’єднання мають збігатися без розточування, підгинання та примусового встановлення.

Під час дефектування старої ЦПГ оглядають дзеркало циліндра, спідницю і днище поршня, канавку кільця та сам поршневий палець. Поздовжні задири, відколи, сліди перегрівання, залягання або руйнування кільця, помітний люфт пальця й втрата компресії вказують на потребу в повній діагностиці. До встановлення нової групи потрібно визначити причину попереднього пошкодження: перевірити подавання пального та мастила, відсутність підсмоктування повітря, чистоту охолоджувальних ребер і справність сполучених деталей. Якщо першопричину не усунути, нова поршнева пара також може швидко пошкодитися.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразиву та залишків старої прокладки всередину картера. Поршень установлюють у передбаченій орієнтації відносно вікон циліндра, кільце суміщають із фіксатором у канавці, а стопорні кільця повністю розміщують у посадкових пазах. Перед складанням поверхні циліндра, поршня та кільця змащують мастилом, придатним для двотактного двигуна. Після затягування кріплень колінчастий вал прокручують вручну: рух має бути плавним, без заклинювання та контакту кільця з краями вікон.

ЦПГ NOKER Ø40 мм підходить для планового відновлення Husqvarna 142 і ремонту після пошкодження поршневої пари. Точне звіряння геометрії зі знятими деталями та акуратне професійне встановлення допомагають відновити компресію і нормальну механіку двигуна без випадкового поєднання несумісних компонентів.
