Прокладка циліндра мотокоси 1E36F KOSA

Прокладка циліндра мотокоси 1E36F KOSA

Профільна прокладка призначена для встановлення між циліндром і картером двигуна мотокоси або бензинового тримера типу 1E36F. Вона ущільнює площину з’єднання цих деталей, перекриває проміжок уздовж посадкового контуру та допомагає зберігати потрібну герметичність циліндро-поршневої групи. Така невелика деталь потрібна під час складання двигуна після розбирання, обслуговування циліндра чи заміни компонентів поршневої групи.

Призначення та конструкція

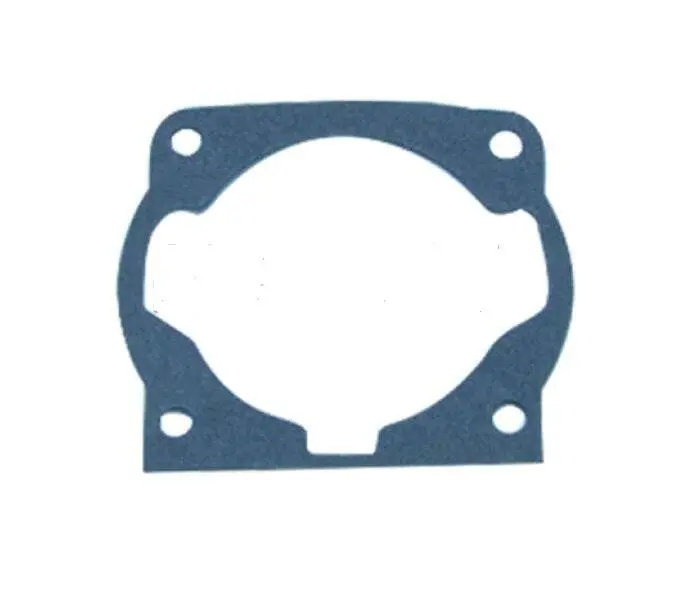

Прокладка розміщується під основою циліндра. Її центральний профільний отвір залишає вільною внутрішню ділянку циліндра, а чотири монтажні отвори дають змогу сумістити деталь із точками кріплення. Бічні вирізи та нижня виїмка утворюють посадковий контур, тому під час добору важлива не лише загальна форма, а й розташування кожного отвору відносно центрального прорізу.

У справному з’єднанні прокладка заповнює проміжок між сполучуваними площинами циліндра та картера. Це потрібно для належного ущільнення стику, від якого залежить робота двигуна після складання. Розрив, сильне стискання, зміщення або пошкодження контуру можуть порушити щільність з’єднання. Тому стан деталі перевіряють при знятому циліндрі, особливо коли біля стику з’явилися сліди витоку або двигун розбирали для ремонту циліндро-поршневої групи.

Як перевірити сумісність

Ця модифікація заявлена для двигуна 1E36F. Подібного призначення недостатньо для правильного добору: у прокладок для інших серій мотокіс можуть відрізнятися центральний отвір, зовнішній контур, бічні ділянки та координати монтажних отворів. Перед вибором порівняйте нову деталь зі старою прокладкою і посадковою площиною двигуна.

• Тип двигуна: позначення техніки або двигуна має відповідати 1E36F.
• Кількість отворів: конструкція передбачає чотири точки під кріплення циліндра.
• Центральний контур: його форма має збігатися з основою циліндра та не перекривати передбачені прорізи.
• Зовнішня геометрія: бічні виступи, вирізи й нижня виїмка мають розташовуватися так само, як на демонтованій деталі.

Не варто добирати прокладку лише за зовнішнім діаметром циліндра або загальною подібністю двигуна. Навіть невелика розбіжність отворів чи краю центрального прорізу не дає встановити деталь без зміщення. Підрізання контуру для пристосування до іншої моделі також може зменшити площу ущільнення.

Установлення під час ремонту двигуна

Перед монтажем із посадкових площин циліндра та картера видаляють залишки попередньої прокладки й забруднення. Поверхні перевіряють на подряпини, вибоїни та нерівності: нова прокладка розрахована на роботу між належно підготовленими сполучуваними деталями й не призначена для компенсації помітних пошкоджень корпусу. Під час очищення важливо не залишити фрагменти старого ущільнення, через які циліндр може розташуватися з перекосом.

Прокладку укладають за контуром картера, суміщаючи центральний проріз і всі чотири монтажні отвори. Після встановлення вона має лежати рівно, без складок, загнутих країв і натягу. Циліндр розміщують зверху без примусового зміщення прокладки, а кріплення затягують рівномірно, зберігаючи рівну посадку з’єднуваних деталей. Якщо отвори не суміщаються вільно, потрібно повторно перевірити тип двигуна та геометрію обраної прокладки.

Прокладка циліндра 1E36F KOSA підходить для планового обслуговування та відновлення мотокоси після розбирання двигуна. Точний збіг посадкового контуру допомагає зібрати циліндр із картером без перекриття прорізів і перекосу ущільнювальної деталі. Перед остаточним складанням достатньо ще раз перевірити положення всіх вирізів, відсутність пошкоджень і рівномірне прилягання по всьому периметру.
