Ремкомплект кріплення бігунка БСЗ

Ремкомплект кріплення бігунка БСЗ

Набір призначений для ремонту кріплення бігунка в мотоциклетній безконтактній системі запалювання. Він стане у пригоді під час обслуговування раніше встановленої БСЗ, коли штатні кріпильні деталі втрачені, пошкоджені, деформовані або потребують заміни після розбирання. Це комплект деталей для фіксації бігунка, а не повна система запалювання і не окремий бігунок.

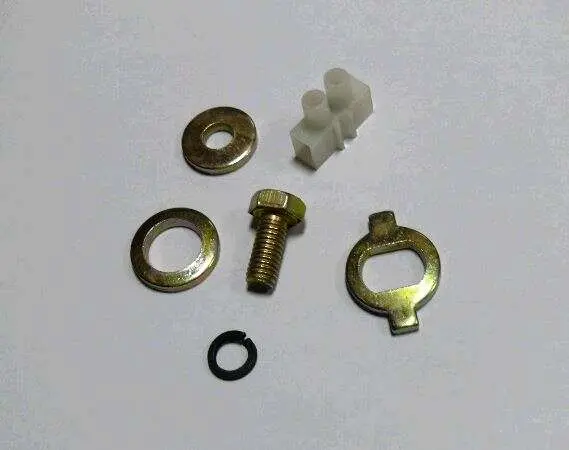

До набору входять кріпильний болт, круглі шайби, фасонна пластина, чорне кільце та світла формована деталь. Така конфігурація дає змогу замінити групу сполучених деталей одного кріплення без окремого добору кожної позиції. Компоненти відрізняються формою та призначенням, тому під час складання потрібно дотримуватися їхньої початкової послідовності й орієнтації. Фасонні виступи та вирізи мають зайняти передбачене конструкцією положення і не впиратися в сусідні частини механізму.

Що перевірити перед вибором

Позначення БСЗ охоплює різні варіанти мотоциклетних систем запалювання, тому збігу лише загальної назви недостатньо. Перед замовленням потрібно зіставити набір зі старим кріпленням або монтажною схемою конкретної системи. Основну увагу приділяють геометрії світлої деталі, формі фасонної пластини, кількості та розташуванню шайб, зовнішнім і внутрішнім діаметрам кільцевих компонентів.

• Болт: порівняйте діаметр і крок різьби, довжину різьбової частини, форму головки та розмір опорної поверхні.
• Шайби та пластина: перевірте діаметри отворів, зовнішній контур, вигини, виступи й напрямок установлення.
• Формована деталь: зіставте посадкову форму, пази, виступні частини та положення відносно бігунка.
• Чорне кільце: перевірте його місце у з'єднанні та відповідність посадковій канавці або опорній поверхні.
• Усе складання: переконайтеся, що конфігурація кріплення відповідає саме встановленому виконанню БСЗ, а не лише марці мотоцикла.

Коли потрібен такий набір

Ремкомплект використовують після демонтажу бігунка, під час відновлення неповного кріплення або після виявлення пошкоджених деталей з'єднання. Підставою для перевірки є послаблення фіксації, зміна положення бігунка, сліди контакту із сусідніми деталями, деформація шайби чи пластини, пошкодження різьби та відсутність одного з компонентів. Перед заміною варто визначити причину несправності: нове кріплення не виправить розбите посадкове місце, пошкоджений бігунок або дефект інших частин запалювання.

Установлення та контроль після ремонту

Перед початком робіт вимикають живлення системи запалювання та очищають місце встановлення від забруднень і залишків пошкоджених деталей. Компоненти розміщують у тій самій послідовності, яку передбачає конструкція конкретної БСЗ. Болт затягують штатним інструментом і з моментом, установленим виробником системи: надмірне зусилля може пошкодити різьбу або формовану деталь, а недостатнє не забезпечить надійної фіксації.

Після складання перевіряють відсутність люфту, правильність посадки всіх шайб і пластин, а також вільний рух обертових частин без торкання нерухомих компонентів. Потім контролюють положення бігунка та налаштовують запалювання за інструкцією до встановленої БСЗ. Якщо стара конфігурація втрачена, послідовність деталей невідома або посадкове місце пошкоджене, монтаж доцільно доручити фахівцю з мотоциклетного електрообладнання.

Цей ремкомплект підходить для локального відновлення кріплення без придбання повної БСЗ. Для впевненого вибору підготуйте старі деталі або точну монтажну схему: відповідність форми, різьби та порядку складання тут важливіша за зовнішню подібність систем запалювання.
