Вал MVR призначений для механізму перемикання передач моторолера «Мураха». Деталь передає рух від зовнішнього важеля до складових механізму всередині коробки: під час повороту вала приводиться в дію сектор, який взаємодіє з копірним барабаном. Через барабан і вилки переміщуються рухомі шестерні, тому стан та правильне встановлення вала безпосередньо впливають на вибір потрібної передачі й повернення важеля після натискання.

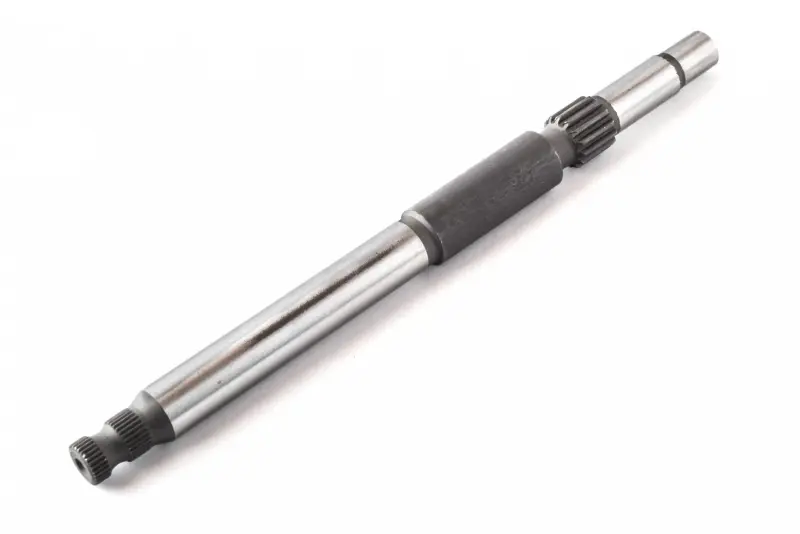

Конструкція має вигляд довгого ступінчастого вала з кількома посадковими ділянками. На деталі передбачені шліцьові зони для з’єднання із суміжними деталями механізму. Ділянки різного діаметра відповідають своїм місцям установлення та опори. Така форма потребує точного збігу зі старою деталлю: навіть за однакового призначення вали для різних виконань коробки можуть відрізнятися довжиною, розташуванням ступенів, кількістю та профілем шліців, а також формою кінців.

Коли потрібна заміна

Перевірити вал варто за помітного люфту зовнішнього важеля, неповного ходу механізму, ускладненого вибору передач або відсутності нормального повернення важеля. Причиною також можуть бути пошкоджені чи згладжені шліци, вигин, вироблення посадкових поверхонь або сліди заїдання. Такі ознаки не завжди пов’язані лише з валом, тому під час розбирання одночасно оглядають сектор, собачку, поворотну пружину, фіксатор, копірний барабан і вилки. Комплексна перевірка допомагає не залишити в коробці суміжну зношену деталь, яка знову порушить перемикання.

Що порівняти перед замовленням

• Призначення: деталь добирається саме як вал механізму перемикання КПП моторолера «Мураха», а не як пусковий, первинний, вторинний чи копірний вал.
• Загальну форму: зіставте довжину, кількість ступенів, їх послідовність і розташування переходів між діаметрами.
• Шліцьові з’єднання: мають збігатися їх положення, зовнішній діаметр, профіль і кількість зубців на кожній ділянці.
• Посадкові поверхні: порівняйте діаметри гладких зон, місця опори, проточки та форму обох торців.
• Виконання механізму: перевірте відповідність сектора, поворотної пружини, фіксатора та інших деталей, що встановлюються на вал.

Для точного добору старий вал бажано очистити від мастила й відкладень, а потім порівняти обидві деталі поруч. Вимірювання виконують на незношених ділянках: вироблення може зменшити фактичний діаметр посадки, а пошкоджені шліци — спотворити їх початковий профіль. Якщо коробку раніше переробляли або складали з деталей різних модифікацій, орієнтуватися потрібно на встановлену конструкцію механізму, а не лише на назву моторолера.

Установлення та перевірка механізму

Монтаж виконують на розібраній коробці з контролем положення суміжних деталей. На вал установлюються передбачені конструкцією деталі приводу й повернення, після чого сектор вводиться у правильне зачеплення із шестернею копірного барабана. Поворотну пружину розміщують у штатному положенні, а перед з’єднанням половин картера встановлюють необхідні опорні шайби. Помилка на один зуб під час зачеплення сектора здатна порушити послідовність перемикання, тому положення механізму перевіряють до остаточного складання.

Після встановлення вал має повертатися без заклинювання та надмірного бічного люфту, сектор — упевнено передавати рух барабану, а пружина — повертати механізм. Перед остаточним складанням послідовно перевіряють увімкнення положень коробки під час ручного обертання валів. Вал MVR підходить для ремонту штатного механізму перемикання «Мурахи» за умови повного збігу геометрії та сполучень із демонтованою деталлю.
