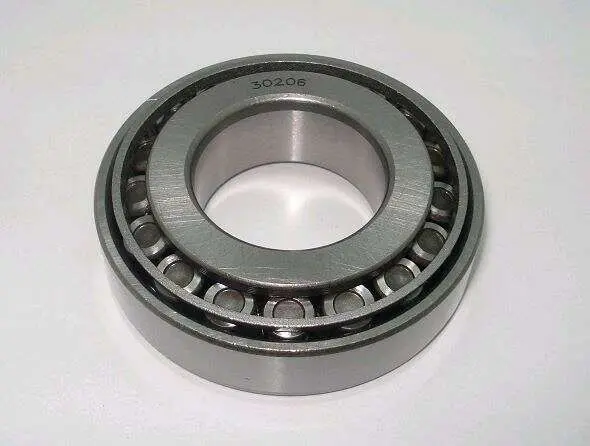

Конічний роликовий підшипник редуктора 30206 30×62×17,25 мм для фрези 178F/186F TD

Підшипник редуктора фрези 30206 для мотоблока

Конічний роликовий підшипник 30206 застосовується в редукторі фрези мотоблока, розрахованому на двигуни типів 178F і 186F. Деталь підтримує обертовий вал і сприймає навантаження, що виникає під час передавання крутного моменту до фрез. Розміри підшипника становлять 30 мм за внутрішнім діаметром, 62 мм за зовнішнім діаметром і 17,25 мм за загальною шириною. У товарних позначеннях останній розмір часто округлюють до 17 мм.

Призначення та будова

Модель 30206 належить до однорядних конічних роликових підшипників. Між внутрішнім і зовнішнім кільцями розташовані ролики конічної форми, які утримує сепаратор. Така геометрія розрахована на одночасне сприйняття радіального навантаження та осьового зусилля, спрямованого в один бік. Це відповідає умовам роботи редуктора, де вал не лише обертається під навантаженням, а й потребує стабільного осьового положення.

Конструкція розбірна: внутрішнє кільце з роликами та сепаратором відокремлюється від зовнішнього кільця. Це полегшує розміщення частин підшипника на валу та в корпусі під час розбирання редуктора. Кільця утворюють узгоджені поверхні кочення, тому під час заміни встановлюють повний справний підшипник, не поєднуючи деталі з різних комплектів.

Відкрите виконання не має вбудованих захисних шайб. Робота підшипника залежить від передбаченого конструкцією редуктора мастила, чистоти посадкових місць і правильного регулювання. Конічна схема потребує належного осьового зазору або попереднього натягу, встановленого за вимогами конкретного редуктора. Надмірне затягування може спричинити нагрівання та туге обертання, а завеликий зазор — люфт і порушення положення вала.

Що перевірити перед вибором

• Позначення: потрібний типорозмір — 30206. Схожі за зовнішнім діаметром підшипники можуть відрізнятися шириною та внутрішньою геометрією.
• Посадка на вал: внутрішній діаметр має відповідати 30 мм. Вал перевіряють на зношення, задирки та пошкодження посадкової поверхні.
• Посадка в корпус: зовнішній діаметр становить 62 мм. Розбите або деформоване гніздо не можна компенсувати встановленням нового підшипника.
• Ширина: повна стандартна ширина 30206 дорівнює 17,25 мм; позначення 17 мм у картках запчастин є округленим.
• Застосування: позиція призначена для редуктора фрези 178F/186F. Самого позначення двигуна недостатньо, якщо на мотоблоці встановлений редуктор іншої конструкції, тому додатково порівнюють розміри та компонування демонтованої деталі.

Заміна та встановлення

Приводом перевірити опори вала є збільшений люфт, сторонній гул, нерівномірне обертання, нагрівання редуктора або сліди вироблення на кільцях і роликах. Такі ознаки можуть мати декілька причин, тому під час розбирання одночасно оцінюють стан вала, посадкового гнізда, сполучених підшипників і мастила. Новий підшипник не усуне люфт, спричинений зношеною посадковою поверхнею.

Перед монтажем посадкові місця очищають та оглядають. Зусилля під час встановлення прикладають до того кільця, яке сідає з натягом: до внутрішнього при посадці на вал і до зовнішнього при встановленні в корпус. Не можна передавати монтажне навантаження через ролики, оскільки це здатне пошкодити доріжки кочення. Після складання вал має обертатися плавно, без заїдань, а осьове регулювання виконують відповідно до будови редуктора.

Підшипник 30206 підходить для планового ремонту та відновлення редуктора фрези за точного збігу типорозміру 30×62×17,25 мм і конструкції посадкового місця. Перевірка трьох розмірів, стану сполучених деталей і схеми регулювання допомагає уникнути повторного розбирання та забезпечує правильну роботу опори після обслуговування.
