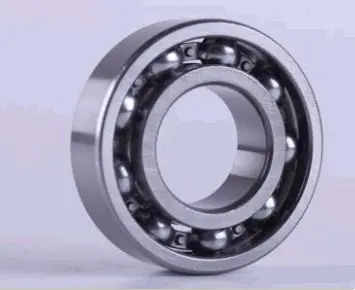

Підшипник колінвала 6205 25×52×15 для Suzuki AD100, Yamaha Aerox, BWS 100, Grand Axis та ІЖ TD

Підшипник колінвала 6205 розміром 25×52×15 мм

Однорядний радіальний кульковий підшипник призначений для опори колінчастого вала у двигуні. Внутрішнє кільце сполучається із цапфою вала, зовнішнє встановлюється в посадкове місце картера, а кульки між доріжками кочення забезпечують обертання зі значно меншим тертям, ніж за безпосереднього контакту нерухомих і рухомих деталей. Підшипник сприймає радіальне навантаження, підтримує задане положення колінвала та бере участь у збереженні правильної геометрії всього кривошипного механізму.

Позначенню 6205 відповідають три основні приєднувальні розміри: внутрішній діаметр 25 мм, зовнішній діаметр 52 мм і ширина 15 мм. Це головні параметри під час підбору. Деталь заявлена для колінвала Suzuki AD100, Yamaha Aerox, BWS 100, Grand Axis і низки мотоциклів ІЖ. Однакова торгова назва моделі техніки не виключає відмінностей між роками випуску, модифікаціями двигуна та раніше виконаними ремонтами, тому перед установленням потрібно перевірити розміри демонтованого підшипника й відомості щодо конкретного мотора.

Що перевірити під час вибору

• Посадковий діаметр на валу — 25 мм. Вимірювання виконують по справній поверхні цапфи, очищеній від мастила та забруднень.
• Діаметр гнізда в картері — 52 мм. Посадка має відповідати вимогам двигуна; розбите або деформоване гніздо не можна компенсувати встановленням нового підшипника.
• Ширина — 15 мм. Невідповідність за шириною може змінити положення колінвала, дистанційних деталей і сусідніх компонентів.
• Виконання — відкрите. Перед заміною слід зіставити конструкцію з демонтованою деталлю та передбаченою виробником двигуна схемою змащування.
• Внутрішній зазор. Позначення класу зазору у вхідних даних не наведене. Якщо документація двигуна вимагає C3, C4 або інше виконання, цей параметр потрібно уточнити окремо.

Коли підшипник колінвала потребує уваги

Приводом для діагностики стають гул або гуркіт із боку картера, відчутний радіальний люфт колінвала, нерівномірне обертання, перегрів і пошкодження доріжок кочення. Подібні прояви можуть виникати й з інших причин, тому рішення про заміну приймають після розбирання та перевірки посадок, вала, другого підшипника, сальників і пов’язаних деталей. Тривала експлуатація з люфтом здатна порушити положення колінвала та прискорити зношування компонентів двигуна, які працюють разом із ним.

Рекомендації щодо встановлення

Монтаж виконують на чистих посадкових поверхнях після усунення забруднень, задирок і залишків попереднього ущільнення. Підшипник установлюють без перекосу відповідною оправкою або пресом. Зусилля прикладають до того кільця, яке сідає з натягом: під час монтажу на вал — до внутрішнього, під час запресовування в корпус — до зовнішнього. Передавати монтажне зусилля через кульки не можна, адже це може пошкодити доріжки кочення ще до запуску двигуна.

Після складання перевіряють вільне обертання колінвала, відсутність заклинювання та правильне положення сусідніх деталей. Мастило, тепловий спосіб монтажу, осьовий зазор і момент затягування кріплень обирають за настановою для конкретного двигуна. Розмір 25×52×15 мм і номер 6205 є зручною відправною точкою для підбору, проте остаточне рішення приймають за всіма параметрами посадки та потрібним класом внутрішнього зазору.
