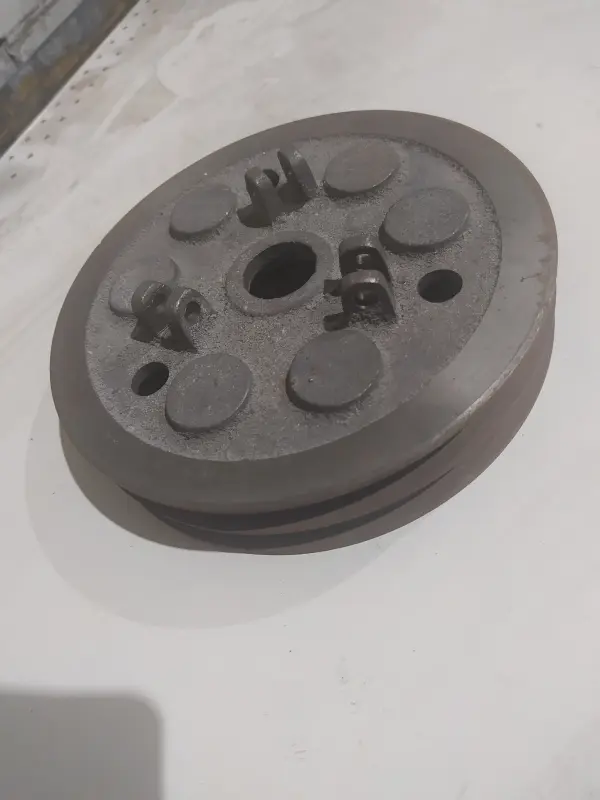

Муфта зчеплення TD для мотоблока 180/190N/195N, дворучейкова, гола

Дворучейкова муфта зчеплення TD для мотоблока 180/190N/195N

Муфта призначена для ремонту зчеплення мотоблоків із двигунами сімейства 180N, 190N та 195N. Деталь бере участь у передаванні крутного моменту від двигуна до трансмісії та працює у складі пасового привода. Два ручаї на зовнішній частині розраховані на схему з двома приводними пасами. Таке виконання потрібно добирати саме за конфігурацією встановленого зчеплення: одно-, дво-, три- та чотириручейкові варіанти не стають взаємозамінними лише через однакове позначення двигуна.

Виконання «гола» відрізняє цю муфту від комплектного зчеплення в зборі. Це основа для ремонту, під час якого інші придатні деталі переносять зі старого механізму або добирають окремо відповідно до його конструкції. Такий варіант доречний, коли заміни потребує сам корпус зі шківом, а стан внутрішніх компонентів дає змогу використовувати їх надалі. Перед придбанням варто заздалегідь визначити, чи потрібен саме корпус муфти, чи повністю укомплектоване зчеплення.

Що врахувати під час добору

• Позначення двигуна: товар розрахований на застосування з моделями 180N, 190N та 195N, проте конкретну конфігурацію привода потрібно звірити зі встановленою деталлю.
• Кількість ручаїв: муфта має дві паралельні канавки під паси. Ця ознака повинна відповідати шківу та пасовій схемі мотоблока.
• Посадкова частина: порівняйте форму й розмір центрального отвору, розташування точок кріплення та загальну геометрію зі знятою муфтою. Точні розміри не можна визначати лише за серією двигуна.
• Варіант виконання: позиція пропонується без повного набору компонентів зчеплення. Якщо старі деталі зношені або відсутні, доцільно заздалегідь дібрати потрібні частини чи розглянути комплектний механізм.

Коли муфта потребує заміни

Перевірити деталь варто за наявності пробуксовування пасового привода, ривків під час увімкнення, стороннього шуму, помітного биття шківа або нерівномірного зношування пасів. Причиною таких проявів може бути не лише муфта, тому перед ремонтом оглядають увесь механізм зчеплення: посадкові поверхні, паси, пружини, колодки, підшипники та деталі ввімкнення. Сам корпус замінюють у разі тріщин, деформації, пошкодження ручаїв, значного вироблення центральної посадки або несправності кріплень.

Обидва ручаї повинні мати рівний робочий профіль без сколів і ділянок, здатних пошкоджувати паси. Під час установлення необхідно зберегти співвісність ведучого та веденого шківів, правильно розмістити всі перенесені компоненти й відрегулювати передбачений конструкцією натяг привода. Перекіс спричиняє нерівномірний рух пасів, пришвидшує їх зношування та може супроводжуватися нагріванням. Після складання механізм спочатку перевіряють без навантаження: увімкнення має відбуватися передбачувано, а шків — обертатися без помітного биття та контакту із сусідніми деталями.

Практичний порядок вибору та монтажу

Для точного добору зніміть стару муфту й зіставте кількість канавок, діаметр і форму центральної посадки, зовнішній профіль, розташування опор та загальну висоту деталі. Збіг позначення 180N, 190N або 195N сам по собі не замінює порівняння геометрії: на техніці однієї серії можуть застосовуватися різні виконання пасового привода. Паси також мають відповідати профілю канавок і працювати парою з однаковим ступенем зношення.

Монтаж виконують на зупиненому двигуні за схемою конкретного мотоблока. Посадкове місце очищають, спряжені деталі перевіряють на люфт і пошкодження, а кріплення затягують рівномірно. Якщо попередня муфта вийшла з ладу через перекіс, биття або заклинювання суміжних компонентів, причину усувають до запуску. Правильно дібрана дворучейкова муфта TD дає змогу відновити штатну будову зчеплення мотоблока 180N, 190N або 195N без придбання деталей, які вже є у справному стані.
