Прокладка радіатора ZS/ZH-1100 15 к.с. TD

Прокладка радіатора ZS/ZH-1100 15 к.с. TD

Прокладка призначена для встановлення в місці з’єднання радіатора з відповідною поверхнею на мотоблоках, оснащених двигуном ZS/ZH-1100 потужністю 15 к.с. Деталь належить до системи водяного охолодження та допомагає ущільнити стик, через який циркулює охолоджувальна рідина. Її встановлюють під час складання з’єднання після зняття радіатора або замість прокладки, що втратила придатність до подальшої експлуатації.

Призначення та конструкція

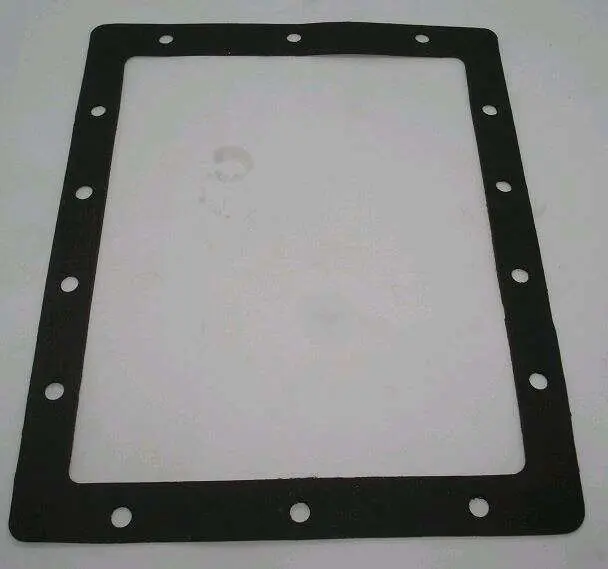

Деталь має форму пласкої прямокутної рамки з великим центральним отвором. Уздовж периметра розташовані монтажні отвори, а зовнішні кути та кути внутрішнього прорізу заокруглені. Така конфігурація дає змогу розмістити прокладку між спряженими площинами, не перекриваючи прохідну частину й точки кріплення радіатора. Правильне суміщення контуру та всіх отворів особливо важливе: зміщення деталі під час складання може перешкодити нормальній посадці з’єднуваних частин.

Прокладка потрібна там, де дві жорсткі поверхні самі по собі не забезпечують потрібного ущільнення. Після рівномірного затягування кріплення вона заповнює невеликі нерівності в зоні стику та допомагає утримувати охолоджувальну рідину всередині передбаченого каналу. Справне з’єднання зменшує ймовірність підтікання в місці кріплення радіатора та сприяє штатній роботі водяного охолодження двигуна.

Як перевірити сумісність

Основний орієнтир під час підбору — двигун сімейства ZS/ZH-1100, потужність 15 к.с. і призначення саме для з’єднання радіатора. Позначення TD вказує на виконання цієї товарної позиції. Самого збігу потужності техніки недостатньо, адже на двигунах інших серій можуть відрізнятися форма посадкової площини та схема кріплення.

До встановлення зіставте нову прокладку зі знятою деталлю та місцем її посадки. Перевірити потрібно:

• зовнішній контур і форму великого центрального отвору;
• загальну кількість монтажних отворів;
• відстані між отворами та їхнє розташування відносно кутів;
• ширину рамки з кожного боку;
• товщину деталі та відсутність заломів, надривів або деформації;
• відповідність посадковій поверхні радіатора конкретної модифікації двигуна.

Перевірку зручно виконати до нанесення будь-яких монтажних сумішей і до остаточного складання. Усі отвори мають вільно збігатися з точками кріплення, а внутрішній край не повинен заходити в прохідний переріз. Не варто підрізати прокладку або розширювати отвори заради встановлення на невідповідне з’єднання: така зміна порушує геометрію контуру, що ущільнюється.

Встановлення та обслуговування

Перед монтажем двигун необхідно охолодити, а охолоджувальну рідину злити до рівня, який дає змогу безпечно розібрати з’єднання. Спряжені поверхні очищають від залишків попередньої прокладки та забруднень, після чого перевіряють їхній стан. На площинах не повинно залишатися частинок, що заважають рівномірному приляганню. Виражена корозія, пошкодження або деформація посадкового місця потребують усунення до складання.

Прокладку укладають без розтягування та перекосу, послідовно суміщаючи центральний проріз і кріпильні отвори. Кріплення затягують рівномірно, дотримуючись порядку та зусилля, передбачених виробником двигуна або техніки. Надмірне затягування не компенсує пошкоджені поверхні й може деформувати прокладку, тому з’єднання слід складати без примусового зміщення деталей.

Після заповнення системи охолоджувальною рідиною місце з’єднання перевіряють спочатку на зупиненому двигуні, а потім після запуску та прогрівання. Повторний огляд допомагає вчасно виявити сліди просочування. Прокладку доцільно замінити під час розбирання радіаторного з’єднання, а також за наявності на старій деталі тріщин, розривів, зминання, стійкої деформації або слідів витоку вздовж контуру. Для ремонту використовуйте її лише за повного збігу геометрії з раніше встановленою деталлю.
