Оптичний датчик БСЗ СОВЕК із кронштейном для ІЖ

Оптичний датчик БСЗ СОВЕК для мотоциклів ІЖ

Оптичний датчик з установчим кронштейном призначений для формування керувальних імпульсів у безконтактній системі запалювання мотоцикла ІЖ. Він взаємодіє з модулятором, який проходить крізь його проміжок, і передає блоку запалювання сигнал для визначення моменту іскроутворення. Таке виконання застосовують замість датчика Холла або під час відновлення системи СОВЕК, якщо попередній датчик пошкоджений, не формує сигнал чи працює нестабільно.

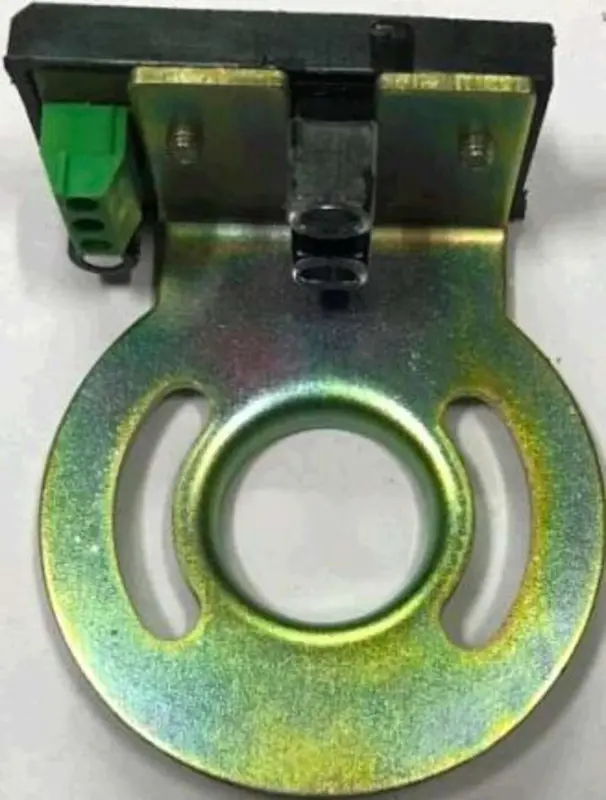

Деталь виконана як датчик на металевій монтажній пластині. Кругла частина кронштейна має центральний отвір і два дугоподібні пази, що дають змогу змінювати положення встановленого датчика. На корпусі передбачений триконтактний клемник. Рухомих контактів у зоні зчитування немає: керувальний імпульс створюється під час проходження модулятора крізь оптичний проміжок.

Призначення в системі запалювання

Датчик не створює іскру самостійно та не замінює комутатор, котушку або весь комплект БСЗ. Його завдання — повідомляти електронному блоку про положення модулятора. Блок обробляє отримані імпульси й керує моментом запалювання. Тому справність датчика, правильне підключення клем і точне взаємне розташування датчика з модулятором безпосередньо впливають на формування сигналу.

Оптичний принцип зчитування не залежить від магнітного поля генератора. Це особливо доречно в зоні встановлення мотоциклетного запалювання, де датчик розташований поруч із генератором. Конструкція розрахована на використання у складі електронної системи запалювання та виконує ту саму сигнальну функцію, для якої в інших виконаннях застосовують датчик Холла.

Що перевірити перед вибором

• Тип системи: на мотоциклі має використовуватися сумісна безконтактна електронна система запалювання, розрахована на сигнал оптичного датчика.
• Місце кріплення: порівняйте форму монтажної пластини, центральний отвір, два регулювальні пази та розташування точок фіксації зі знятою деталлю.
• Модулятор: його форма й траєкторія обертання мають відповідати оптичному проміжку датчика та не допускати механічного контакту.
• Підключення: перевірте триконтактну схему та призначення проводів саме для встановленого блока запалювання; орієнтуватися лише на колір проводки не можна.
• Виконання: це окремий датчик із кронштейном для ІЖ, а не повний набір БСЗ. Інші компоненти потрібно оцінювати окремо.

Встановлення та регулювання

Кронштейн установлюють на місце кріплення штатного переривника та спочатку фіксують у середньому положенні. Потім датчик регулюють так, щоб модулятор під час обертання проходив посередині оптичного проміжку. Після попереднього налаштування колінчастий вал потрібно обережно провернути й переконатися, що модулятор ніде не торкається корпусу датчика. Лише після перевірки вільного проходу кріплення остаточно фіксують.

Підключення виконують за схемою використовуваної БСЗ. У настанові СОВЕК для системи сімейства ІЖ Планета клеми оптичного датчика позначені як 1, 2 і 3, проте перед монтажем потрібно звірити розпінування свого блока. Після встановлення перевіряють надійність з’єднань, відсутність натягу проводів і правильність моменту запалювання відповідно до інструкції конкретної системи.

Практичні переваги

• Оптичний спосіб формування імпульсу не зазнає впливу магнітного поля генератора, що допомагає зберігати коректне зчитування в місці встановлення.
• Регулювальні пази кронштейна дають змогу виставити датчик відносно модулятора та забезпечити його вільне проходження крізь проміжок.

Датчик підходить для ремонту або налаштування БСЗ СОВЕК на ІЖ, коли потрібне саме оптичне виконання з монтажною пластиною. Для точного підбору зіставте тип блока, розпінування, конфігурацію модулятора та геометрію кріплення зі встановленою системою.
