Сектор кікстартера ІЖ Планета / Юпітер

Сектор кікстартера для мотоциклів ІЖ

Зубчастий сектор призначений для ремонту механізму ножного запуску мотоциклів сімейства ІЖ Планета та ІЖ Юпітер. Під час натискання на педаль кікстартера він повертається разом із валом, входить у зачеплення з відповідною шестернею та передає зусилля далі на пусковий механізм двигуна. Після відпускання педалі сектор має повернутися у вихідне положення під дією поворотної пружини та вийти із зачеплення.

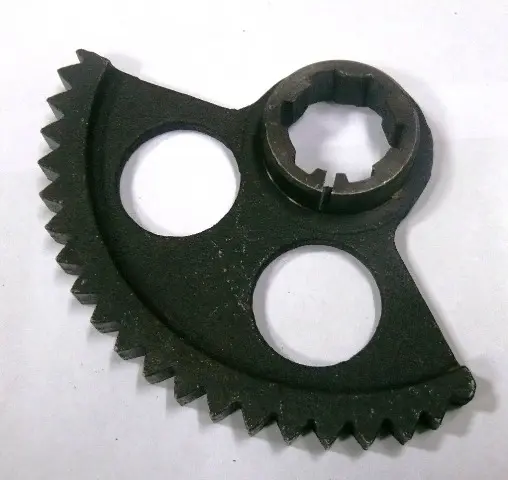

Деталь має форму неповного зубчастого колеса: зубці розташовані по дузі, а центральна маточина оснащена внутрішнім шліцьовим отвором для посадки на вал. У полотні передбачено два великі технологічні отвори. Така конфігурація відповідає призначенню сектора — він працює лише на обмеженому куті повороту, потрібному для запуску, а не здійснює повний оберт як звичайна шестерня.

Сектор потрібен під час відновлення кікстартера, якщо зубці старої деталі відколоті, зім’яті або помітно зношені. На несправність також можуть вказувати прослизання педалі, хрускіт під час натискання, ривки, неповне передавання ходу чи нестабільне зачеплення. Подібні ознаки виникають і через зношення відповідної шестерні, порушення посадки на вал або несправність поворотної пружини, тому перед ремонтом варто оглянути весь механізм запуску.

Що перевірити під час підбору

Позначення ІЖ охоплює кілька моделей і модифікацій двигунів. Перед замовленням необхідно зіставити сектор зі знятою деталлю та конструкцією конкретного агрегату. Основними орієнтирами є не лише загальна форма, а й параметри ділянок, що сполучаються:

• Зубчаста дуга: порівняйте кількість зубців, їхній крок, профіль, напрямок і довжину сектора. Ці ознаки визначають правильне зачеплення з пусковою шестернею.
• Посадкова маточина: перевірте діаметр шліцьового отвору, кількість і форму внутрішніх шліців, висоту маточини та бік її розташування.
• Габарити деталі: зіставте товщину полотна, зовнішній радіус зубчастої частини, положення обмежувальних крайок і технологічних отворів.
• Компонування механізму: переконайтеся, що сектор не заважає картеру та сусіднім деталям, а його початкове положення відповідає ходу педалі й поворотної пружини.

Збігу лише за маркою мотоцикла недостатньо для впевненого вибору. Якщо двигун раніше ремонтували або складали з деталей різних модифікацій, орієнтуватися слід на фактично встановлений вал, відповідну шестерню та знятий сектор. Точні розміри краще порівняти безпосередньо зі старою деталлю до оформлення замовлення.

Установлення та перевірка після складання

Перед монтажем очистьте посадкове місце й огляньте вал: шліци не повинні мати зрізаних граней, значного вироблення або люфту. Одночасно перевірте зубці відповідної шестерні та стан поворотної пружини. Установлення нового сектора разом із пошкодженою сполученою деталлю не усуне прослизання та може спричинити швидке повторне зношення.

• Установіть сектор у тому самому напрямку, в якому була розташована знята деталь.
• Виставте вихідне положення та натяг поворотної пружини за настановою для конкретної моделі ІЖ.
• До остаточного складання вручну перевірте плавність ходу, повноту зачеплення та вільне повернення педалі.
• Переконайтеся, що зубці входять у контакт без перекосу, заклинювання та впирання сектора в картер.

Правильно підібраний сектор відновлює передавання руху від педалі до пускової шестерні та дає змогу повернути штатну роботу ножного запуску. Деталь підходить для планового ремонту або відновлення двигуна ІЖ Планета чи ІЖ Юпітер за умови обов’язкового зіставлення геометрії зі старим сектором і сполученими деталями.
