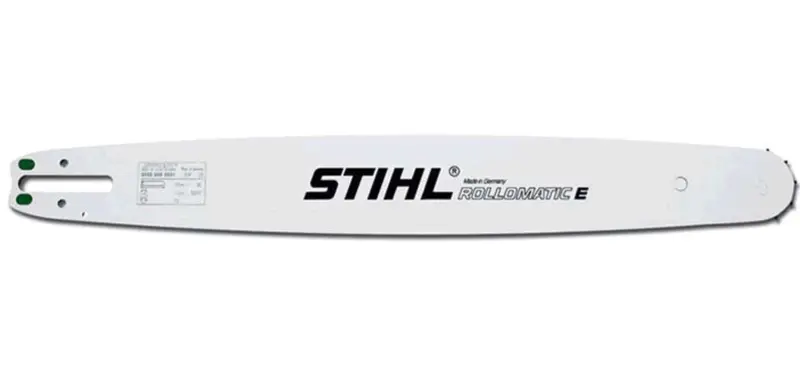

Шина STIHL Rollomatic E 45 см (18″), 3/8″ P, 1,3 мм, 66 ланок (30030006317)

Напрямна шина STIHL Rollomatic E для пиляльної гарнітури 3/8″ P

Оригінальна напрямна шина завдовжки 45 см, або 18 дюймів, призначена для пиляльної гарнітури з кроком 3/8″ P та ведучими ланками завтовшки 1,3 мм. Для замкненого контуру навколо шини потрібен ланцюг на 66 ведучих ланок. Модель підходить для заміни зношеної шини з такими самими параметрами й посадковим типом 3003. Вона спрямовує ланцюг у пазі, підтримує його на прямій ділянці та переводить навколо носової частини під час різання.

Підтверджені параметри

• Серія: STIHL Rollomatic E.
• Каталожний номер: 30030006317.
• Номінальна довжина: 45 см (18″).
• Крок ланцюга: 3/8″ P, тобто низькопрофільна система Picco.
• Ширина паза: 1,3 мм (0,050″).
• Кількість ведучих ланок ланцюга: 66.
• Посадковий тип шини: 3003.
• Носова зірочка: 9 зубців, підшипник закріплений чотирма заклепками.

Конструкція та практичні переваги

Корпус Rollomatic E утворений трьома металевими пластинами, з’єднаними електрозварюванням. Середня пластина має велику внутрішню вибірку: така будова зменшує масу шини, зберігаючи потрібну жорсткість під час ведення ланцюга. Це полегшує керування пилою при розкряжуванні, заготівлі дров та обрізанні гілок, особливо коли потрібно виконати багато послідовних різів.

• Тришаровий зварний корпус поєднує невелику масу зі стійкістю до навантажень, тому пилою зручніше задавати й утримувати напрямок різу.
• Носова зірочка підхоплює ланцюг під час проходження заокруглення та зменшує тертя в найбільш навантаженій частині шини.
• Закритий підшипник носової зірочки не потребує окремого змащування, що спрощує регулярне обслуговування пиляльної гарнітури.

Як правильно підібрати шину та ланцюг

Самої довжини 45 см для вибору недостатньо. Ланцюг, який встановлюється, повинен одночасно мати крок 3/8″ P, товщину ведучої ланки 1,3 мм і довжину 66 ведучих ланок. Крок має збігатися також із ведучою зірочкою пили. Окремо перевіряють посадку 3003, розташування поздовжнього отвору, каналу натягувача та отвору подавання мастила. Збіг усіх цих параметрів забезпечує правильне положення шини на корпусі пили та вільний рух ланцюга пазом.

Не слід плутати 3/8″ P зі звичайним ланцюгом 3/8″: однаковий дробовий запис не означає взаємозамінність двох систем. Число 66 стосується саме ведучих ланок, що входять у паз, а не різальних зубців. Якщо ланцюг підбирається окремо, рахувати потрібно виступні хвостовики на його внутрішньому боці.

Установлення та первинна перевірка

Перед монтажем очищають місце кріплення, канал подавання мастила та зону ведучої зірочки. Шину встановлюють на шпильки, укладають ланцюг на ведучу й носову зірочки, а ведучі ланки заводять у паз по всій довжині. Напрямок різальних зубців на верхній гілці має відповідати руху до носка шини. Після регулювання холодний ланцюг повинен прилягати до нижньої крайки, але зберігати можливість переміщення шиною рукою. Далі перевіряють роботу системи змащування та повторно контролюють натяг після перших різів новим ланцюгом.

Догляд та ознаки необхідності заміни

Паз і мастилоподавальні отвори регулярно очищають від тирси, смоли та ущільненої суміші стружки з мастилом. Під час заточування або заміни ланцюга шину корисно перевертати: це допомагає рівномірніше зношувати обидві напрямні крайки. Для системи 3/8″ P мінімальна допустима глибина паза становить 5 мм; її вимірюють калібром у зоні найбільшого вироблення. Задирки на зовнішніх крайках видаляють відповідним пласким інструментом, не змінюючи геометрії напрямних.

Заміну планують у разі викривлення корпусу, розкритого або надто мілкого паза, значного нерівномірного вироблення крайок чи пошкодження носової частини. Нова шина не усуне проблем, спричинених зношеною ведучою зірочкою, невідповідним ланцюгом або недостатнім подаванням мастила, тому стан гарнітури оцінюють у зборі. Для цієї позиції орієнтиром слугує точне поєднання 45 см, 3/8″ P, 1,3 мм, 66 ведучих ланок і посадки 3003.
