ЦПГ Honda Dio ZX 72 см³ Ø47 мм із головкою

ЦПГ Honda Dio ZX 72 см³ Ø47 мм із головкою

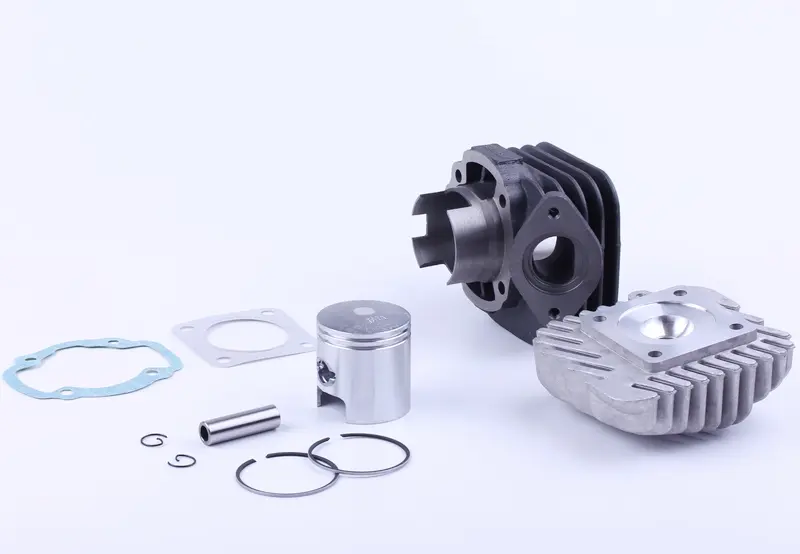

Комплект призначений для ремонту або зміни робочого об’єму двотактного двигуна скутера Honda Dio. До нього входять основні деталі верхньої частини двигуна: циліндр діаметром 47 мм, поршень, два поршневі кільця, палець діаметром 12 мм, стопорні кільця, головка циліндра та прокладки. Такий склад дає змогу встановити узгоджені між собою деталі без окремого добору циліндра, поршня й головки.

Циліндр спрямовує рух поршня та разом із кільцями бере участь у створенні потрібного ущільнення в камері згоряння. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Головка закриває циліндр зверху й утворює верхню частину камери згоряння. Зовнішні ребра циліндра та головки збільшують площу тепловіддачі для повітряного охолодження. Прокладки встановлюються між сполученими поверхнями та потрібні для правильного складання верхньої частини двигуна.

Сумісність і основні параметри

• Призначення: циліндро-поршнева група для двотактних скутерів Honda Dio.
• Діаметр циліндра та поршня: 47 мм.
• Діаметр поршневого пальця: 12 мм.
• Заявлений робочий об’єм: 72 см³.
• Охолодження: повітряне, з розвиненим ребруванням циліндра та головки.
• Підтверджені сімейства моделей: AF27/AF28 та AF34/AF35, зокрема версії Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta і Dio ST.

Коли потрібна заміна ЦПГ

Встановлення комплекту розглядають у разі зношення циліндра й поршня, пошкодження кілець, зниження компресії, появи задирів або під час капітального ремонту верхньої частини двигуна. Ознаками зношення можуть бути ускладнений запуск, втрата тяги, нестабільна робота та підвищена витрата оливи, однак остаточне рішення приймають після діагностики. Перед розбиранням варто перевірити компресію, стан свічки й герметичність впуску, щоб виключити несправності інших систем.

Як правильно підібрати комплект

Позначень Honda Dio або Dio ZX недостатньо для безпомилкового вибору: у цьому сімействі застосовувалися різні покоління двигунів. Спочатку звірте код рами та модифікацію скутера з переліком AF27, AF28, AF34 або AF35. Далі порівняйте діаметр старого поршня, діаметр пальця, розташування шпильок циліндра, форму каналів, випускного вікна та посадкових поверхонь. Окремо перевірте конфігурацію головки й місця кріплення кожуха охолодження. Якщо двигун уже ремонтували або доопрацьовували, фактично встановлені деталі можуть відрізнятися від штатних для конкретної рами.

Розмір 47 мм має відповідати циліндру, поршню, кільцям і головці як єдиному набору. Не слід вибирати таку ЦПГ лише за очікуваним об’ємом двигуна: однакове комерційне позначення трапляється в комплектів із різною геометрією та переліком сумісних модифікацій. До монтажу також порівняйте комплектні прокладки зі знятими за контуром, отворами й розташуванням каналів.

Рекомендації зі встановлення

Монтаж виконують на чисті посадкові поверхні після перевірки колінчастого вала, шатуна та підшипника верхньої головки шатуна. Поршневі кільця встановлюють у призначені для них канавки, суміщаючи їхні замки з фіксувальними штифтами поршня. Стопорні кільця пальця мають повністю ввійти в канавки. Перед остаточним складанням перевіряють вільний рух поршня, відсутність контакту з головкою та правильне положення прокладок.

Кріплення головки затягують рівномірно за схемою та з моментом, указаним у ремонтній документації для конкретного двигуна. Після складання потрібно перевірити герметичність з’єднань, справність повітряного охолодження й коректне налаштування систем живлення та мащення. Професійне встановлення особливо доречне, якщо попередня ЦПГ мала задири або перегрілася: у такому разі спочатку потрібно усунути причину пошкодження, щоб новий комплект працював у нормальному режимі.
