Прокладка радіатора ZS/ZH-1100 15 к.с. AMG

Прокладка радіатора ZS/ZH-1100 15 к.с.

Прокладка призначена для встановлення в місці з’єднання радіатора з дизельним двигуном серії ZS/ZH-1100 потужністю 15 к.с. із водяним охолодженням. Вона утворює ущільнювальний шар між спряженими поверхнями та допомагає підтримувати герметичність з’єднання після складання. Деталь підходить для ремонту системи охолодження мотоблока або мототрактора з відповідною моделлю двигуна.

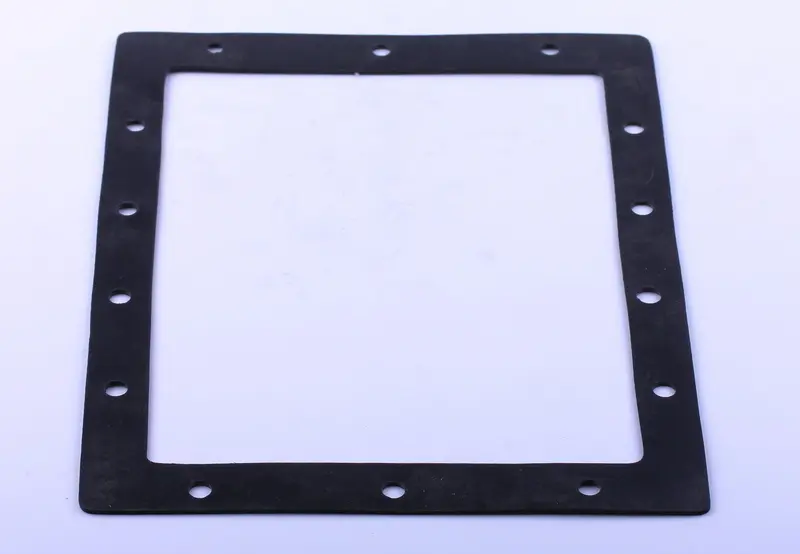

Плоска прокладка має форму прямокутної рамки: широкий центральний отвір залишає вільною робочу ділянку з’єднання, а отвори по периметру відповідають багатоточковому кріпленню радіатора. Така конфігурація потребує точного суміщення з усіма точками кріплення. Прокладку не можна добирати лише за потужністю техніки або зовнішньою подібністю двигуна: позначення ZS/ZH-1100, форма контуру, розташування отворів і розміри старої деталі мають збігатися.

Коли потрібна заміна

Прокладку встановлюють під час зняття радіатора, ремонту місця його кріплення або виявлення слідів порушення герметичності в зоні стику. Після розбирання стара деталь може бути стиснута, деформована, надірвана чи частково прилипнути до поверхні. Повторне використання такої прокладки не дає рівномірного ущільнення по всьому контуру. Нова деталь також потрібна, якщо попередня прокладка не збігається з кріпильними отворами або перекриває частину центрального отвору.

Що перевірити перед замовленням

• Модель двигуна: деталь розрахована на ZS1100 і ZH1100 у виконанні 15 к.с. із водяним охолодженням.
• Місце встановлення: це прокладка з’єднання радіатора, а не прокладка головки циліндра, піддона, патрубка чи іншої ділянки двигуна.
• Геометрія: порівняйте зовнішній прямокутний контур, розмір центрального отвору та розташування кожної точки кріплення зі знятою деталлю.
• Посадкові поверхні: перед складанням перевірте площини радіатора та відповідної частини на залишки старого ущільнення, забруднення, подряпини й деформацію.

У позначеннях запчастин для цієї техніки можуть траплятися близькі моделі ZS1100, ZH1100 і ZH1105, однак їх згадування в інших товарних позиціях не підтверджує взаємозамінність конкретних прокладок. Для цієї деталі орієнтиром є сумісність саме із ZS/ZH-1100. Якщо стара прокладка втрачена або сильно пошкоджена, контур і точки кріплення потрібно звірити безпосередньо за місцем встановлення.

Рекомендації зі встановлення

Монтаж виконують на чисті спряжені поверхні після повного видалення фрагментів попередньої прокладки. Деталь укладають без перекосу, суміщаючи центральний отвір і всі отвори по периметру. Кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими настановою для конкретного двигуна. Це зменшує ризик локального перетискання рамки та нерівномірного прилягання.

Не варто збільшувати отвори, підрізати контур або зміщувати прокладку заради встановлення на інше кріплення. Такі зміни порушують розраховане положення ущільнення. Після складання систему охолодження заповнюють і обслуговують відповідно до інструкції до техніки, а з’єднання перевіряють на відсутність підтікання. Правильно дібрана прокладка ZS/ZH-1100 допомагає відновити штатне з’єднання радіатора без зміни конфігурації кріплення.
