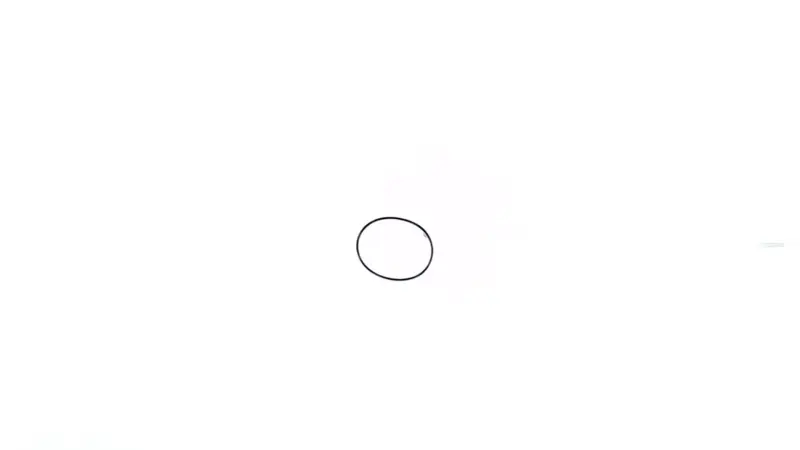

Прокладка поплавцевої камери карбюратора 177F TD

Прокладка поплавцевої камери карбюратора 177F TD

Ущільнювальна прокладка призначена для з’єднання поплавцевої камери з корпусом карбюратора двигуна 177F. Вона встановлюється по контуру чаші та перекриває проміжок між двома суміжними частинами. Щільне з’єднання утримує пальне всередині камери й не допускає його виходу через стик. Деталь потрібна під час обслуговування карбюратора, усунення підтікання в нижній частині корпусу або повторного складання після очищення.

Поплавцева камера є резервуаром, з якого пальне надходить до дозувальних каналів карбюратора. Її прокладка не регулює склад суміші та не замінює ущільнення впуску, повітряного фільтра, зливного гвинта або кріпильного гвинта чаші. У деталюванні карбюратора 177F ці позиції зазначені окремо. Тому перед замовленням потрібно визначити, що необхідне саме ущільнення стику між корпусом карбюратора та поплавцевою камерою.

Сумісність і підбір

Основне позначення застосування цієї позиції — 177F. Самої назви двигуна не завжди достатньо для безпомилкового вибору: на техніці різних випусків можуть використовуватися карбюратори з іншою формою посадкового місця. Зняту прокладку слід порівняти з новою за зовнішнім контуром, внутрішнім проходом, профілем і розташуванням у канавці. Також потрібно перевірити форму краю чаші та спосіб її кріплення. Деталь має форму замкненого кільця без виступних монтажних пелюсток.

• Місце встановлення: стик корпусу карбюратора та поплавцевої камери.
• Призначення: ущільнення чаші й запобігання виходу пального по лінії з’єднання.
• Модель двигуна: 177F.
• Сценарій застосування: ремонт карбюратора, усунення течі або складання після розбирання й очищення.

Коли потрібна заміна

Прокладку замінюють, якщо навколо краю поплавцевої камери з’являються сліди пального, а кріплення та сама чаша не мають очевидних пошкоджень. Підставою для заміни також є розрив, тріщини, втрата форми, розтягнення, сильне сплющення або пошкодження під час зняття чаші. Старе ущільнення, яке стало твердим чи не утримується в посадковій канавці, не варто встановлювати повторно: під час складання воно може зміститися або бути затиснутим краєм.

Якщо карбюратор розбирають через забруднення, стан прокладки перевіряють до зворотного складання. Теча в нижній частині може бути пов’язана не лише з нею: окремо оглядають чашу, зливний гвинт із його ущільненням, кріплення та роботу поплавця із запірною голкою. Така перевірка допомагає не маскувати несправність простим підтягуванням гвинта й не деформувати тонкі деталі карбюратора надмірним зусиллям.

Встановлення під час обслуговування карбюратора

Перед розбиранням перекривають надходження пального та спорожнюють поплавцеву камеру. Чашу знімають обережно, щоб не пошкодити поплавець, його вісь і запірну голку. Посадкову канавку та край камери очищають від залишків старого ущільнення й забруднень, не залишаючи подряпин і задирок. Нове кільце вкладають по всьому контуру без перекручування, розтягнення та складок. Воно має рівномірно розміщуватися в передбаченому посадковому місці й не виходити під край чаші.

Після встановлення камеру повертають у початкове положення, а кріплення затягують рівномірно, без перекосу. Конкретне зусилля затягування обирають за настановою до карбюратора, який обслуговується: універсальне значення для цієї позиції не заявлене. Після подавання пального перевіряють сухість стику, зливного гвинта та сусідніх з’єднань. Якщо підтікання зберігається, повторно контролюють посадку прокладки, геометрію чаші та справність запірного механізму. Такий порядок дає змогу використати прокладку 177F за призначенням і відразу оцінити якість складання.
