Варіатор передній 4T GY6 50 з пальцем і щокою

Передній варіатор для скутера 4T GY6 50

Передній варіатор призначений для обслуговування безступеневої трансмісії скутерів із чотиритактним двигуном сімейства GY6 50. Він встановлюється на колінчастому валу та разом із приводним ременем і заднім шківом автоматично змінює передавальне відношення. Завдяки цьому двигун набирає оберти без ручного перемикання передач, а тяга передається від мотора до заднього колеса в різних режимах руху.

Як варіатор працює у трансмісії

Коли частота обертання зростає, ролики всередині рухомої частини розходяться напрямними та зміщують щоку шківа. Половини переднього шківа зближуються, ремінь підіймається вище їхніми поверхнями, а передавальне відношення поступово змінюється. Після зниження обертів процес відбувається у зворотному напрямку. Стан напрямних, втулки, щік і сполучених поверхонь тому безпосередньо пов’язаний із рівномірним переміщенням ременя та передбачуваною реакцією трансмісії на відкривання ручки газу.

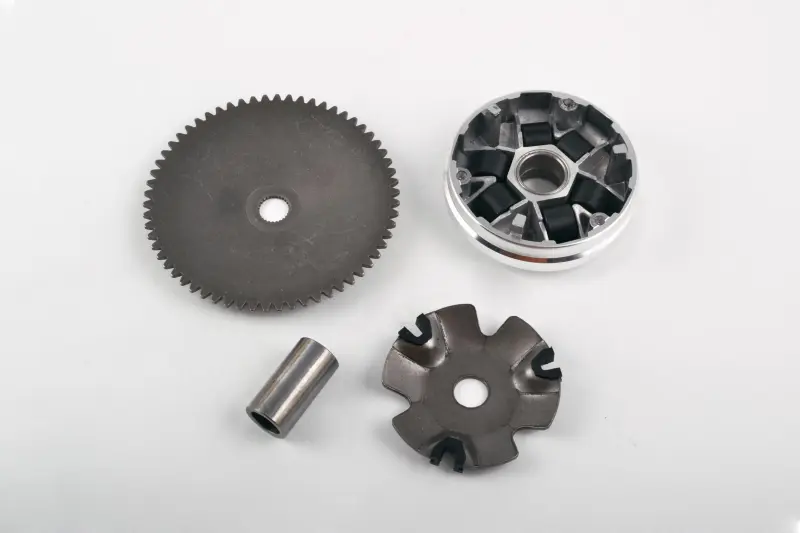

До набору входять основні деталі переднього шківа: корпус варіатора, циліндричний палець-втулка, зовнішня зубчаста щока та задня напрямна пластина. Така конфігурація підходить для ремонту, під час якого недостатньо замінити лише зношені ролики. Деталі встановлюються разом зі штатним ременем, кріпленням та іншими компонентами трансмісії конкретного скутера.

Коли потрібна заміна

Перевірка переднього варіатора доречна за наявності ривків під час розгону, нестабільного виходу на оберти, стороннього шуму під кришкою трансмісії або помітного вироблення на поверхнях шківа. Підставою для заміни також є пошкоджені напрямні, люфт пальця, деформація щоки, нерівномірні канавки від ременя чи сліди биття. Ці ознаки оцінюють разом зі станом роликів і ременя: встановлення нової деталі не усуне несправність, якщо сполучені компоненти вже мають надмірний знос.

Що перевірити перед замовленням

• Тип двигуна: виконання розраховане на чотиритактну платформу GY6 50, яку зазвичай позначають як 139QMB або 139QMA.
• Розміри: порівняйте зовнішній діаметр обох щік, внутрішній діаметр і довжину пальця, посадковий отвір та загальну висоту зі знятим варіатором.
• Посадка на вал: перевірте діаметр колінчастого вала, профіль центрального отвору та виконання зубців зовнішньої щоки.
• Склад ремонту: заздалегідь огляньте ремінь, ролики, напрямні вставки, шайби, гайку й деталі пускового механізму, щоб визначити, які позиції потрібно використати повторно.
• Виконання трансмісії: саме позначення GY6 не замінює перевірку розмірів, оскільки у скутерів різних випусків трапляються відмінні варіанти варіаторного привода.

Рекомендації зі встановлення

Перед монтажем внутрішню частину корпусу трансмісії очищають від пилу та продуктів зношення. Поверхні щік і ременя мають залишатися чистими: мастило на них зменшує зчеплення ременя та порушує роботу привода. Ролики розміщують у напрямних у правильному положенні, напрямну пластину встановлюють без перекосу, а палець має вільно входити у передбачену посадку без відчутного люфту та заїдання.

Під час складання ремінь заглиблюють у задньому шківі, щоб зовнішня щока переднього варіатора повністю сіла на вал до затягування гайки. Кріплення затягують моментом, установленим виробником конкретного двигуна. Після складання шків прокручують вручну, перевіряють правильність посадки деталей і відсутність затиснутого ременя, а потім установлюють кришку трансмісії.

Цей передній варіатор обирають для планового відновлення штатного привода GY6 50 або ремонту після зношення його основних деталей. Точне зіставлення розмірів зі знятим комплектом допомагає уникнути перекосу шківа, неправильного положення ременя та несумісності з колінчастим валом.
