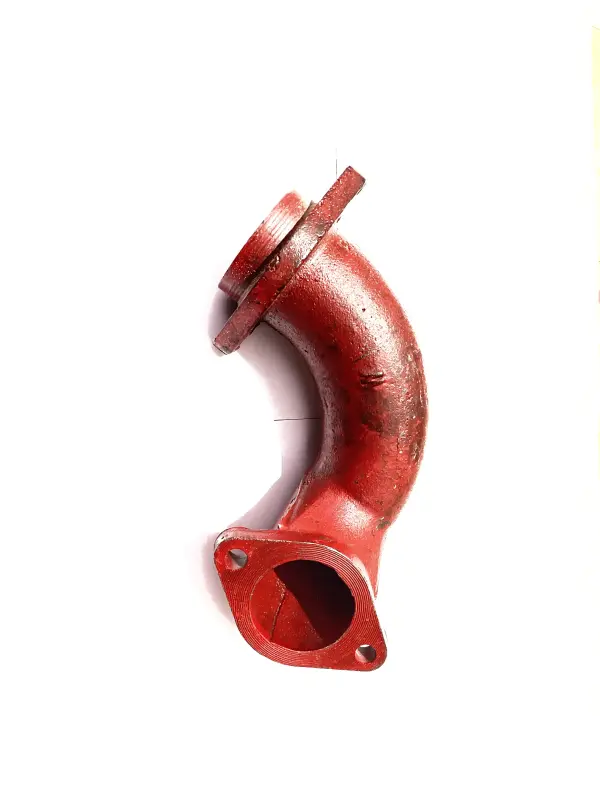

Коліно повітряного фільтра для двигуна ZS/ZH 1100

Коліно повітряного фільтра для двигуна ZS/ZH 1100

Коліно призначене для з’єднання повітряного фільтра з впуском одноциліндрового дизельного двигуна ZS/ZH 1100, який застосовується на мотоблоках і мототракторах. Деталь виконує функцію вигнутого впускного колектора: приймає очищене фільтром повітря та спрямовує його до двигуна. Така конфігурація дає змогу розмістити корпус фільтра відносно двигуна з потрібним поворотом, зберігаючи закритий повітряний канал між з’єднаними частинами.

Корпус має вигнуту форму та фланцеві з’єднання з обох боків. Один фланець використовується для кріплення з боку двигуна, інший — для приєднання повітряного фільтра. Внутрішній діаметр проходу становить 46 мм, а зазначені для цієї моделі міжцентрові відстані кріпильних отворів — 72/80 мм. Ці параметри потрібно перевіряти разом: збіг лише моделі двигуна без порівняння фланців, отворів і положення фільтра не виключає відмінностей між виконаннями техніки.

Що перевірити під час вибору

• Позначення двигуна. Деталь розрахована на сімейство ZS/ZH 1100. Літери та цифри в назві двигуна потрібно звіряти повністю, адже коліна для близьких за позначенням дизелів можуть відрізнятися формою та приєднувальними розмірами.
• Діаметр повітряного проходу. Для цього коліна вказаний внутрішній діаметр 46 мм. Порівняйте його з посадковим каналом і демонтованою деталлю, щоб перехід не утворював сходинку та не заважав правильному сполученню.
• Розташування кріплень. Перевірте міжцентрові відстані 72/80 мм, кількість отворів, форму обох фланців і положення коліна після затягування. Отвори мають збігатися без розточування та примусового зміщення деталі.
• Напрямок вигину. Після встановлення коліно повинно виводити повітряний фільтр у передбачене конструкцією місце, не впираючись у сусідні частини мотоблока або мототрактора.
• Стан поверхонь сполучення. Фланці мають прилягати рівномірно. Залишки старого ущільнення, забруднення або деформація посадкової площини можуть порушити герметичність впуску.

Коли потрібна заміна

Коліно замінюють у разі тріщин, сколів, пошкодження фланця, деформації кріпильних отворів або неможливості отримати щільне з’єднання після розбирання. Підставою для перевірки також є сліди пилу на внутрішній поверхні каналу, послаблення кріплення фільтра та помітне підсмоктування повітря у місці стику. На відміну від фільтрувального матеріалу, коліно не очищує повітря, тому його справність оцінюють за цілісністю корпусу, станом фланців і герметичністю з’єднань.

Рекомендації зі встановлення

Перед монтажем очистьте посадкові поверхні та переконайтеся, що у відкритий впускний канал не потрапили пил, залишки ущільнення чи кріплення. Спочатку сумістіть обидва фланці та перевірте положення деталі без докладання сили, після чого рівномірно затягніть кріплення. Перекіс під час затягування може залишити нещільну ділянку або створити зайве навантаження на корпус. Використовуйте передбачене конструкцією двигуна ущільнення та кріплення відповідної довжини; їхній тип потрібно визначати за демонтованою деталлю і місцем встановлення.

Після складання перевірте стійкість корпуса повітряного фільтра, відсутність контакту коліна з рухомими частинами й деталями, що сильно нагріваються, а також щільність усіх стиків. Для впевненого вибору порівняйте стару деталь за загальною формою, напрямком повороту, діаметром проходу, геометрією фланців і міжцентровими відстанями. Такий підхід особливо важливий під час ремонту техніки, де двигун ZS/ZH 1100 міг установлюватися з різними варіантами навісних деталей.
