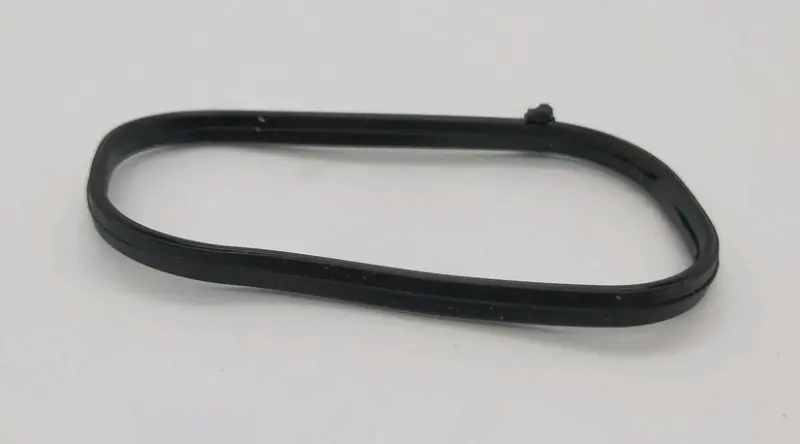

Ущільнювальне кільце гільзи двигуна 186F (9 к.с.) TD

Ущільнювальне кільце гільзи двигуна 186F (9 к.с.)

Овальне гумове кільце призначене для герметизації посадкової ділянки гільзи в блоці дизельного двигуна 186F. Деталь займає передбачене конструкцією місце та перекриває проміжок між сполученими поверхнями. Вона потрібна під час ремонту двигуна, коли старе ущільнення втратило форму, затверділо, надірвалося або було пошкоджене при розбиранні. Правильно підібраний манжет допомагає відновити щільність з’єднання без спроб компенсувати зношення невідповідною прокладкою чи надмірним шаром герметизувального складу.

Призначення та будова

Кільце має видовжений замкнений контур із прямими ділянками та заокругленими торцями. Така геометрія відповідає формі посадкового місця в блоці двигуна. Гумовий профіль працює як статичне ущільнення: після складання його притискають сполучені деталі, і він заповнює посадковий проміжок. Це не поршневе кільце й не деталь, що рухається вздовж стінки циліндра. Манжет належить до ущільнень блока та обслуговується під час розбирання відповідної частини двигуна.

Модельне позначення товару — 186F, заявлена прив’язка за потужністю — 9 к.с. Ці дані є основним орієнтиром для добору, проте самого збігу потужності техніки недостатньо. На мотоблоках можуть застосовуватися різні модифікації двигунів, а зовні подібні ущільнення здатні відрізнятися контуром і перерізом. Перед установленням потрібно визначити маркування самого двигуна та зіставити нову деталь зі старою за формою посадки.

Що перевірити перед вибором

• Модель двигуна: на техніці має бути встановлений дизельний двигун сімейства 186F, для якого призначений цей манжет.
• Місце встановлення: потрібне саме овальне ущільнення гільзи або блока, а не круглий сальник, прокладка головки чи комплект поршневих кілець.
• Контур: порівняйте загальну довжину та ширину, радіуси заокруглень і розташування виступу на старій деталі з посадковим пазом.
• Переріз профілю: товщина й форма гумової частини мають відповідати знятому ущільненню; надто тонке кільце не дасть потрібного обтискання, а надмірно товсте завадить правильному складанню.
• Стан сполучених деталей: паз і прилеглі поверхні не повинні мати задирок, залишків старого складу чи забруднень, здатних пошкодити новий манжет.

Установлення під час ремонту

Перед монтажем посадкове місце очищують, а зняте кільце використовують як зразок для перевірки контуру. Новий манжет укладають без перекручування та розтягування, рівномірно розміщуючи його по всьому пазу. На заокруглених ділянках профіль не повинен збиратися складкою, а прямі сторони — виходити з посадкового місця. Для укладання не застосовують гострий інструмент: поріз або точковий прокол порушить герметизацію навіть тоді, коли пошкодження здається незначним.

Після розміщення кільця перевіряють, чи не затиснуте воно краєм деталі та чи ніде не змістилося. Двигун складають у послідовності, передбаченій настановою для конкретної модифікації 186F. Якщо виробник двигуна визначає спосіб підготовки ущільнення, вимоги до складу або порядок затягування кріплення, дотримуються саме цих указівок. Самовільне додавання товстого шару герметика може змінити посадку й не усуває дефектів поверхонь.

Коли потрібна заміна

Підставою для перевірки є сліди втрати щільності в зоні блока, пошкодження манжета під час розбирання, помітна деформація, тріщини, надриви або втрата еластичності. Повторно ставити кільце зі сплющеним профілем ризиковано: після зняття воно може вже не відновити початкову форму та не забезпечити рівномірного прилягання. Водночас оглядають паз і сполучені поверхні, адже нове ущільнення не виправить механічного пошкодження посадкового місця.

Ця деталь підходить для планового відновлення ущільнення гільзи двигуна 186F і ремонту після розкриття блока. Точне звірення моделі мотора, призначення, овального контуру та перерізу зі знятим манжетом дає змогу вибрати потрібну позицію й скласти з’єднання без перекосу.
