Прокладка радіатора для мотоблока 195N TD

Прокладка радіатора для мотоблока 195N TD

Ущільнювальна прокладка призначена для радіатора дизельного двигуна 195N із водяним охолодженням. Її встановлюють між спряженими поверхнями радіаторного з'єднання, щоб ущільнити стик і запобігти виходу охолоджувальної рідини назовні. Деталь застосовується під час ремонту мотоблоків та іншої малої сільськогосподарської техніки, оснащеної відповідним двигуном.

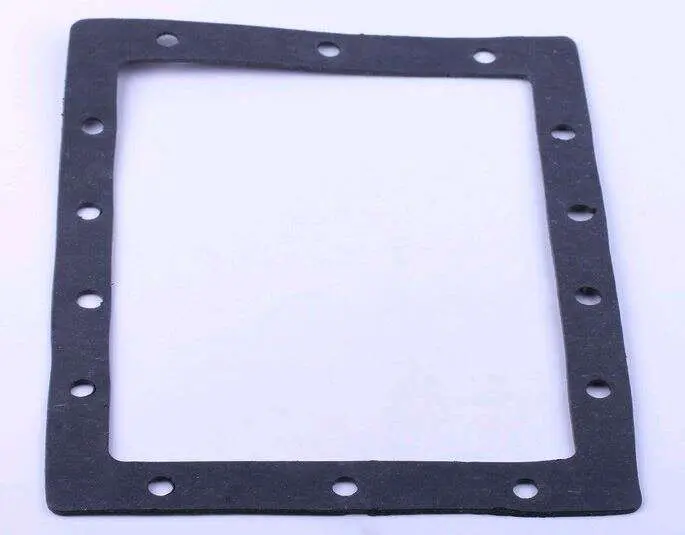

Прокладка виконана у вигляді прямокутної рамки з великим центральним отвором. Уздовж периметра розташовані кріпильні отвори, які під час установлення суміщаються з отворами радіатора та відповідної частини. Центральна ділянка залишається відкритою, а ущільнення проходить контуром з'єднання. Така геометрія потребує точного збігу з посадковим місцем: навіть невелика відмінність у розташуванні отворів або обрисах рамки може завадити правильному складанню.

Коли потрібна заміна

Нову прокладку встановлюють після розбирання радіаторного з'єднання, у разі пошкодження попереднього ущільнення або появи слідів рідини біля стику. Раніше обтиснута деталь може змінити форму, отримати надриви чи втратити щільне прилягання. Її повторне застосування підвищує ймовірність підтікання після складання, тому під час обслуговування радіатора стан прокладки перевіряють особливо уважно.

Сліди вологи біля з'єднання не завжди пов'язані лише з ущільненням. Перед ремонтом необхідно оглянути радіатор, кріплення та обидві спряжені площини. Тріщини, корозійні пошкодження, нерівності або перекіс деталей потребують окремого усунення: встановлення нової прокладки саме по собі не виправляє дефекти прилеглих поверхонь.

Як підібрати прокладку

• Звірте модель двигуна: товар призначений для дизельного двигуна 195N із водяним охолодженням.
• Порівняйте зовнішній контур, пропорції рамки та форму кутів зі знятою прокладкою.
• Перевірте кількість і розташування кріпильних отворів, а також відстані між ними.
• Зіставте розміри центрального отвору та ширину ущільнювального контуру.
• Враховуйте виконання радіатора й посадкового місця, а не лише загальне позначення двигуна.

Позначення TD входить до назви цієї позиції, проте основну перевірку сумісності виконують за моделлю 195N і фактичною геометрією з'єднання. Для впевненого вибору зручно прикласти зняту прокладку до нової або заздалегідь виміряти її зовнішні сторони, центральний отвір і міжцентрові відстані кріплень. Це особливо важливо, якщо радіатор раніше замінювали або техніка вже проходила ремонт.

Установлення та перевірка з'єднання

Монтаж виконують на чисті й рівні поверхні. Залишки попереднього ущільнення та забруднення обережно видаляють, не залишаючи частинок на контурі прилягання. Нову прокладку розміщують без складок і зміщення, після чого перевіряють вільне суміщення всіх отворів. Не слід розтягувати деталь або примусово підганяти її під кріплення: таке положення вказує на невідповідність форми чи розміру.

Кріплення затягують рівномірно, щоб прокладка обтискалася вздовж усього периметра без перекосу. Послідовність і зусилля затягування визначають за інструкцією з обслуговування конкретного двигуна. Після складання систему заповнюють рекомендованою охолоджувальною рідиною та оглядають стик спочатку на зупиненому двигуні, а потім після запуску й прогрівання. Біля з'єднання не повинні з'являтися краплі або вологі сліди.

Якщо підтікання залишається, двигун зупиняють і повторно перевіряють положення прокладки, рівномірність кріплення, стан радіатора та відповідної площини. Точне зіставлення конфігурації до придбання й акуратна підготовка місця встановлення допомагають відновити герметичність радіаторного з'єднання без повторного розбирання.
