Задня кришка корпусу мотоблока 190N/195N (12 к. с.) TD

Задня кришка корпусу мотоблока 190N/195N TD

Корпусна деталь призначена для ремонту мотоблоків із силовими установками серій 190N та 195N потужністю 12 к. с. Вона монтується в задній частині корпусу коробки передач і відновлює штатну конфігурацію розібраного механізму після пошкодження попередньої кришки. Деталь використовують під час планового відновлення техніки, а також після появи тріщин, відколів, деформації чи дефектів у місцях кріплення.

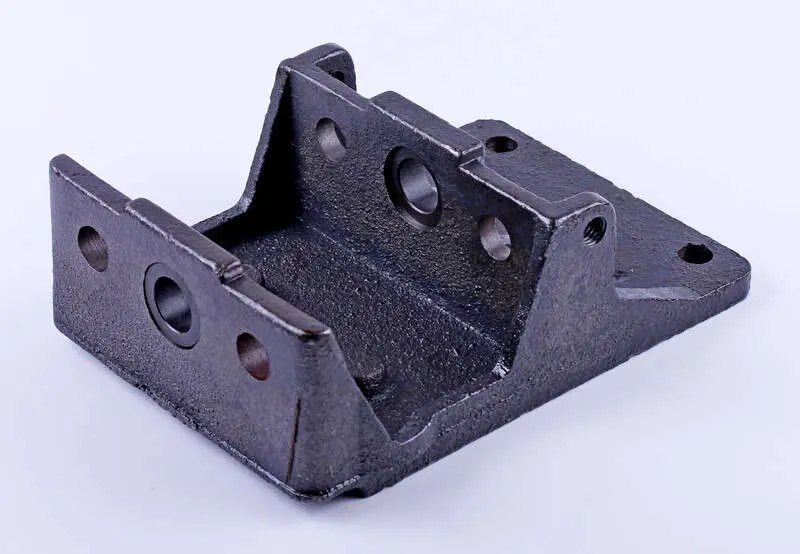

Кришка має просторову суцільну конструкцію з основою, двома бічними стінками та внутрішньою порожниною. Передбачено декілька кріпильних отворів, парні співвісні посадкові отвори в бічних стінках і різьбовий канал. Така форма потребує точного суміщення з відповідною частиною корпусу та суміжними деталями. Підбирати кришку лише за загальною назвою мотоблока не варто: техніка однієї серії може мати різні виконання корпусу, тому конфігурацію потрібно порівняти з демонтованою запчастиною.

Що перевірити під час підбору

• Серію силової установки. Ця версія розрахована на застосування з позначеннями 190N і 195N; у назві позиції зазначена потужність 12 к. с.
• Форму основи. Порівняйте контур опорної частини, розташування виступів і конфігурацію заднього краю зі старою кришкою.
• Точки кріплення. Кількість отворів, відстані між ними та напрямок різьбового каналу мають відповідати корпусу конкретного мотоблока.
• Посадкові отвори. Перевірте їхню кількість, взаємне розташування та діаметри за знятою деталлю, адже ці ділянки впливають на правильне розміщення суміжних компонентів.
• Глибину й висоту корпусу. Навіть за однакових позначень 190N/195N відмінність геометрії може ускладнити складання або спричинити перекіс.

Перед замовленням доцільно розташувати стару й нову деталі однаково та послідовно зіставити всі основні елементи: площину основи, бічні стінки, великі посадкові отвори, малі кріпильні канали й бічну різьбу. Якщо попередня кришка розколота, взаємне положення отворів можна перевірити за вцілілою частиною та відповідними точками на корпусі. Потужність і серія двигуна звужують коло пошуку, проте остаточну сумісність визначає геометрія місця монтажу.

Коли потрібна заміна

Нову кришку встановлюють у разі тріщин корпусу, відламаних країв, пошкодженої різьби, розбитих отворів або деформованих посадкових поверхонь. Перевірити деталь також потрібно за наявності помітного люфту суміжних компонентів, перекосу після попереднього ремонту чи неможливості рівномірно затягнути кріплення. Зварювання або відновлення значно пошкодженої кришки не завжди повертає початкову геометрію, тому перед повторним складанням слід оцінити стан усіх опорних точок.

Рекомендації зі встановлення

Перед монтажем місце з’єднання очищають від забруднень і залишків старих ущільнювальних матеріалів, а відповідну поверхню оглядають на наявність задирок та деформації. Нову кришку спочатку приміряють без зусилля: отвори повинні суміститися, а деталь — зайняти штатне положення без примусового стягування болтами. Одночасно перевіряють стан кріплення та компонентів, які проходять крізь парні посадкові отвори.

Кріплення затягують рівномірно, дотримуючись порядку й моменту, визначених документацією конкретної моделі мотоблока. Надмірне затягування може пошкодити різьбу або спричинити перекіс корпусної деталі. Після складання перевіряють правильне положення суміжних частин, відсутність заїдання та надійність фіксації. Такий порядок дає змогу своєчасно виявити невідповідність модифікації й не пошкодити нову кришку під час першого запуску техніки.
