Коромисла клапанів 190N/195N 12/15 к.с., пара TD

Коромисла клапанів TD для двигунів 190N і 195N

Пара рокерів призначена для клапанного механізму одноциліндрових чотиритактних дизельних двигунів 190N і 195N із водяним охолодженням, які застосовують на мотоблоках. Зазначений для товару клас потужності — 12/15 к.с. Коромисла встановлюються в головці циліндра та передають рух приводу газорозподілу впускному й випускному клапанам. Справний стан цих деталей потрібний для заданого переміщення клапанів і збереження відрегульованих теплових проміжків.

Конструкція та призначення пари

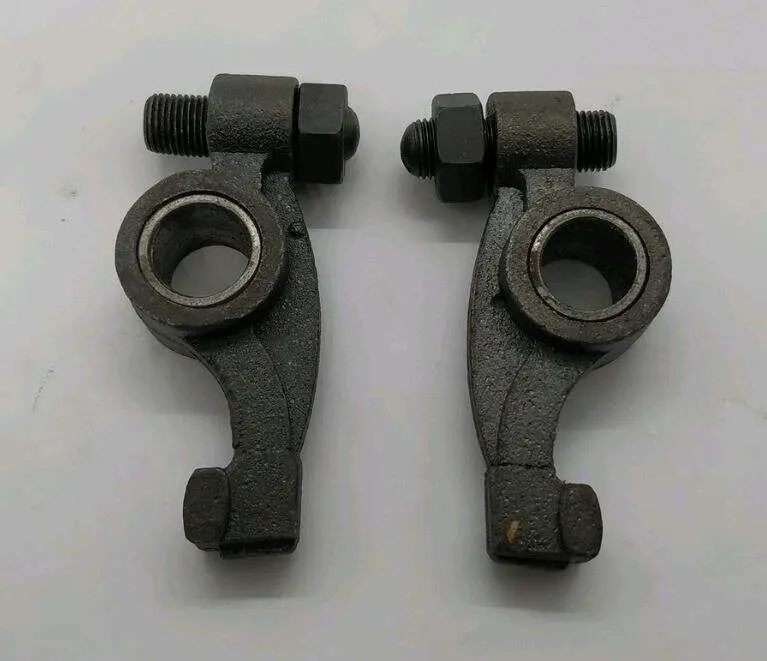

До комплекту входять два коромисла дзеркальної форми. Кожне являє собою хитний важіль із центральним посадковим отвором. У верхній частині передбачений різьбовий регулювальний гвинт із контргайкою, а протилежна сторона взаємодіє з відповідною частиною клапанного механізму. Парне виконання дає змогу обслужити одразу позиції впускного та випускного клапанів, не залишаючи в механізмі другий рокер із подібним виробленням.

Під час роботи двигуна коромисла багаторазово повертаються на опорі та сприймають навантаження в контактних точках. Зношення посадкових отворів, контактних поверхонь або регулювальних гвинтів може супроводжуватися збільшеним люфтом і металевим стукотом під клапанною кришкою. Ще одна підстава для перевірки — клапанний проміжок, який швидко змінюється після регулювання. Перед заміною варто оглянути не лише рокери, а й їхню вісь, штанги, регулювальні гвинти, контргайки та торці клапанів: пошкоджені сполучені деталі здатні прискорити повторне зношення.

Що звірити перед придбанням

• Модель двигуна. Основний критерій сумісності — позначення 190N або 195N. Назви мотоблока чи заявленої потужності без перевірки встановленого мотора недостатньо.
• Форма деталей. Порівняйте зі знятою парою вигин і довжину важелів, розташування центральних отворів, регулювальних гвинтів та контактних поверхонь.
• Посадкові параметри. Перевірте діаметр отворів під вісь, ширину посадкових ділянок і взаємне положення точок контакту. Точні розміри мають збігатися зі штатними рокерами конкретної модифікації.
• Виконання головки циліндра. У двигунів і техніки різних випусків можливі конструктивні відмінності, тому геометрію пари зіставляють до розбирання справних сполучень.

Заміна та регулювання

Перед монтажем зону під клапанною кришкою очищають від забруднень і залишків зношення. Вісь та опорні ділянки перевіряють на пошкодження, оскільки встановлення нових коромисел на зношену опору не усуває надмірного люфту. Після складання обидва важелі мають хитатися вільно, без заклинювання та помітного перекосу. Регулювальні гвинти фіксують контргайками лише після виставлення потрібних проміжків.

Значення теплових проміжків і положення колінчастого вала під час регулювання обирають за інструкцією саме до встановленої модифікації двигуна 190N або 195N. Після затягування контргайок параметри перевіряють повторно: гвинт може трохи зміститися під час фіксації. До запуску колінчастий вал доцільно вручну провернути на повний цикл і переконатися, що клапанний механізм рухається вільно, а деталі не зачіпають сусідні поверхні.

Ця пара підходить для ремонту за підтвердженого вироблення штатних рокерів, пошкодження їхніх контактних ділянок або неприпустимого люфту. Точне звіряння двигуна, посадки й форми зі знятими деталями допомагає вибрати потрібне виконання та коректно відновити роботу клапанного механізму.
