Корпус повітряного фільтра мотокоси з важелем заслінки

Корпус повітряного фільтра мотокоси з важелем заслінки

Корпус призначений для розміщення повітряного фільтра перед входом у карбюратор бензинової мотокоси. Деталь утворює посадкове місце для фільтра, закриває зону забору повітря та слугує основою для механізму керування повітряною заслінкою. Справний корпус утримує фільтр у передбаченому положенні й не дає йому зміщуватися відносно впускного отвору під час роботи двигуна.

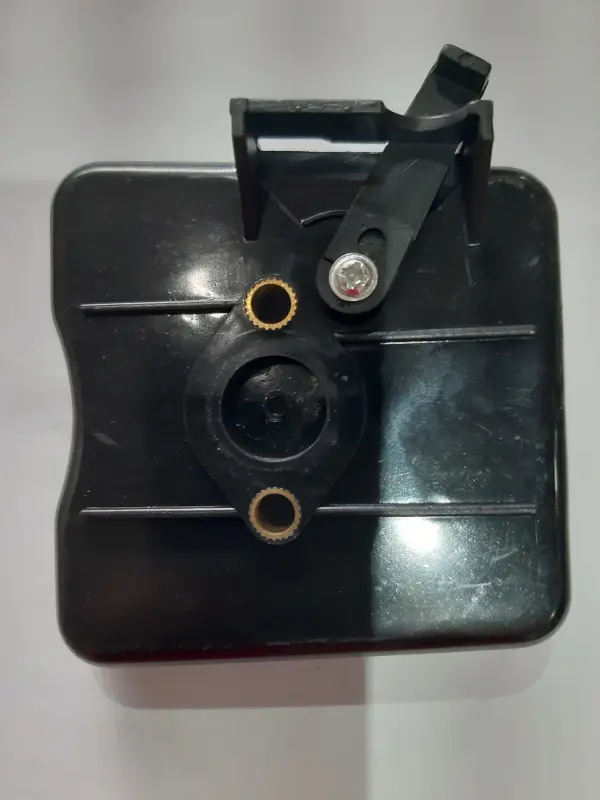

Запчастина має квадратний формат і два кріпильні отвори з металевими втулками. У центральній частині розташований круглий повітряний канал, а зверху встановлений рухомий важіль заслінки. Таке компонування застосовується на низці бензокіс і тримерів, проте зовні подібні корпуси можуть відрізнятися відстанню між кріпленнями, діаметром та положенням прохідного отвору, формою посадкової поверхні, будовою важеля і способом установлення фільтра. Тому підбирати деталь лише за загальним виглядом мотокоси або об’ємом двигуна не варто.

Що перевірити під час добору

• Форму корпусу. Порівняйте квадратний контур, розташування верхньої частини та конфігурацію боку, повернутого до карбюратора.
• Кріплення. Мають збігатися кількість отворів, їхнє взаємне положення та міжосьова відстань. Також перевірте діаметр кріплення і глибину посадки.
• Повітряний канал. Центральний отвір повинен суміщатися з входом карбюратора без сходинок, перекриття проходу та зміщення відносно посадкової площини.
• Привід заслінки. Зіставте положення осі, довжину й напрямок ходу важеля, його крайні положення та взаємодію з механізмом карбюратора.
• Фільтр і кришку. Перевірте формат наявного фільтра, форму його порожнини, точки фіксації та сумісність із кришкою.

Корпус зазвичай замінюють після пошкодження кріпильних місць, появи тріщини, деформації посадкової площини, поломки фіксаторів або несправності важеля. Причиною для перевірки також є нещільне встановлення фільтра, люфт корпусу, ускладнене перемикання заслінки чи зазор між з’єднаними деталями. Сам фільтр потрібно оглядати окремо: новий корпус не відновить забруднений, деформований або пошкоджений фільтрувальний матеріал.

Установлення та обслуговування

Перед розбиранням двигун зупиняють, а зовнішню ділянку навколо фільтра очищають, щоб вільний пил не потрапив у впуск. Далі знімають кришку та фільтр, фіксують початкове положення важеля й демонтують старий корпус. Посадкову поверхню карбюратора очищають, не проштовхуючи забруднення всередину каналу. Нову деталь установлюють рівно, суміщаючи кріпильні отвори та повітряний прохід; притягувати перекошений корпус гвинтами не можна.

Після закріплення перевірте вільний хід важеля та відповідність його крайніх положень положенням заслінки. Фільтр має повністю займати свою порожнину, не загинатися по краях і не залишати обхідного зазору. Потім установлюють відповідну кришку та переконуються, що вона надійно фіксується по всьому контуру. Спосіб обслуговування фільтрувального матеріалу визначають за інструкцією до конкретної мотокоси, адже фільтри різних типів можуть потребувати різного очищення.

Перед замовленням покладіть демонтований корпус поруч із цією деталлю та послідовно зіставте кріплення, центральний канал, посадку фільтра, точки фіксації кришки й кінематику важеля. Таке порівняння надійніше за добір за однією назвою техніки та допомагає не встановити корпус, який має подібний контур, але відрізняється у важливих місцях з’єднання.
