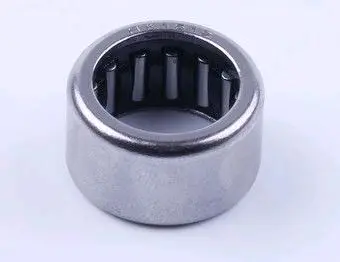

Голчастий підшипник розподільного вала HK1512 для двигуна 186F

Голчастий підшипник розподільного вала HK1512 для двигуна 186F

Підшипник HK1512 виконує функцію радіальної опори розподільного вала в дизельному двигуні сімейства 186F. Він підтримує вал під час обертання, сприймає навантаження, спрямоване поперек його осі, та допомагає зберігати правильне положення деталі в посадочному місці. Справна опора потрібна для стабільної роботи привода газорозподілу: розподільний вал має обертатися без відчутного люфту, заїдання та стороннього шуму.

HK1512 належить до однорядних голчастих підшипників із тонкостінною зовнішньою обоймою та відкритими торцями. Окремого внутрішнього кільця конструкція не має: голчасті ролики рухаються по підготовленій поверхні вала. Таке виконання потребує небагато місця в радіальному напрямку, тому придатне для компактних опор з обмеженим діаметром посадочного отвору. Номінальні розміри підшипника — 15×21×12 мм: діаметр під роликами становить 15 мм, зовнішній діаметр — 21 мм, ширина — 12 мм.

Що перевірити під час підбору

Позначення HK1512 і належність двигуна до серії 186F є основними орієнтирами, проте перед установленням необхідно зіставити фактичні розміри демонтованої деталі та посадочних поверхонь. Однакове позначення двигуна не виключає відмінностей між його модифікаціями й версіями окремих механізмів. Для точного вибору порівняйте внутрішній робочий діаметр, зовнішній діаметр і ширину, а також виконання з відкритими торцями.

• Тип: радіальний голчастий підшипник із тонкостінною зовнішньою обоймою.
• Виконання: однорядне, з відкритими торцями, без окремого внутрішнього кільця.
• Розмір: 15×21×12 мм.
• Місце застосування: опора розподільного вала двигуна 186F.
• Напрямок основного навантаження: радіальний.

Коли потрібно перевірити опору розподільного вала

Огляд підшипника доречний під час ремонту газорозподільного механізму, демонтажу розподільного вала або виявлення люфту в його опорі. Підставою для діагностики також можуть бути шум з боку механізму, сліди вироблення на доріжці кочення, пошкоджені голки, деформована обойма чи туге й нерівномірне обертання після розбирання. Ці ознаки потрібно оцінювати разом зі станом вала та корпусу: новий підшипник не усуне несправність, якщо робоча поверхня розподільного вала зношена, має задирки або не відповідає потрібному діаметру.

Тонкостінна обойма HK1512 монтується в отвір корпусу з натягом. Після запресовування корпус підтримує її форму та забезпечує потрібну геометрію доріжки кочення. Через це під час ремонту мають значення не лише три номінальні розміри, а й стан посадочного отвору. Овальність, пошкоджена крайка, забруднення або сліди провертання можуть порушити посадку та завадити вільному руху роликів.

Практичні рекомендації з установлення

Перед монтажем очистьте посадочний отвір і розподільний вал, а потім перевірте поверхні на задирки, корозію та помітне вироблення. Запресовуйте підшипник рівно, відповідною оправкою, передаючи зусилля на торець зовнішньої обойми. Перекіс, удари по роликах і втискання деталі випадковим інструментом можуть деформувати тонку чашку або пошкодити голки. Глибину встановлення слід залишити такою самою, як у штатній конструкції двигуна.

• Не встановлюйте нову деталь у розбите або овальне посадочне місце.
• Не використовуйте розподільний вал із пошкодженою поверхнею, по якій рухаються голчасті ролики.
• Під час складання нанесіть передбачене виробником двигуна мастило на ролики та робочу поверхню вала.
• Після монтажу переконайтеся, що вал входить без перекосу й обертається вільно, без заклинювання та відчутного радіального люфту.

HK1512 підходить для ремонту опори розподільного вала лише за умови збігу призначення, виконання та розмірів 15×21×12 мм. Перевірка демонтованого підшипника, вала й отвору корпусу перед складанням допомагає уникнути помилки підбору та повторного розбирання двигуна.
