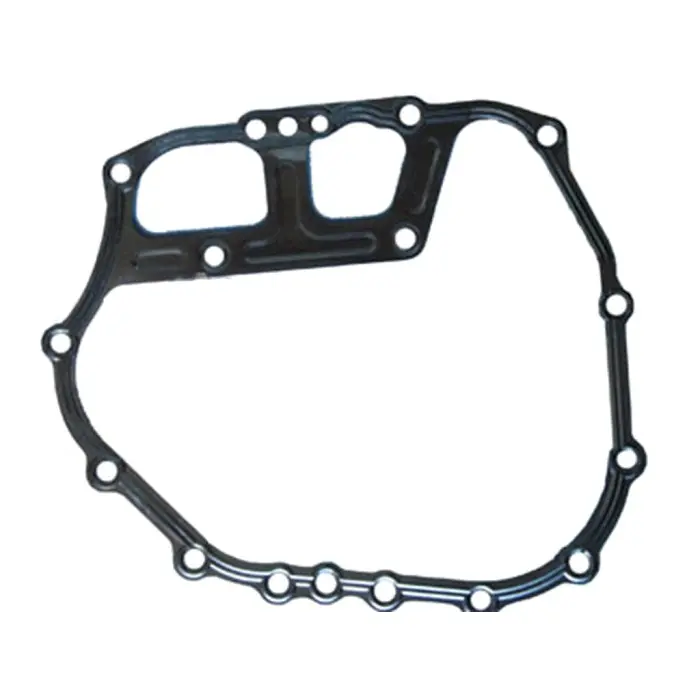

Прокладка кришки блока двигуна 178F

Прокладка кришки блока двигуна 178F

Профільна прокладка призначена для встановлення між блоком і кришкою дизельного двигуна 178F із повітряним охолодженням. Вона ущільнює рознім корпусних деталей, допомагає утримувати моторну оливу всередині картера та захищає з’єднання від просочування по площині прилягання. Деталь застосовують під час обслуговування двигуна мотоблока, генератора й іншої техніки, оснащеної мотором відповідної серії.

Прокладка має складний замкнений контур з отворами під кріплення та внутрішніми прорізами, що відповідають будові кришки. Така форма потребує точного суміщення з усіма каналами, вікнами й точками кріплення. Під час добору недостатньо орієнтуватися лише на зовнішні розміри: розташування кожного отвору та конфігурація верхньої частини мають збігатися зі знятою деталлю і площиною кришки.

Призначення деталі

З’єднання кришки з блоком має залишатися щільним по всьому периметру. Прокладка заповнює невеликі нерівності між сполучуваними поверхнями та утворює безперервну лінію ущільнення навколо внутрішніх порожнин двигуна. Справна деталь зменшує ймовірність появи масляного нальоту й крапель на стику, а також перешкоджає потраплянню пилу та забруднень через нещільності корпусу.

Заміна потрібна після розбирання кришки, у разі пошкодження старої прокладки, розривів, заломів, продавлених ділянок або слідів підтікання по контуру. Раніше встановлена деталь може втратити початкову форму після притискання, тому перед повторним складанням слід оцінити її стан по всій довжині. Навіть локальний дефект біля кріпильного отвору чи внутрішнього вікна здатний порушити рівномірність прилягання.

Що перевірити під час вибору

• Серію двигуна: прокладка розрахована на дизельний двигун 178F; позначення двигуна слід звірити з документацією на техніку.
• Загальний контур: порівняйте форму периметра, верхнього виступу та бічних ділянок зі старою прокладкою.
• Точки кріплення: кількість і розташування круглих отворів мають повністю збігатися з кришкою.
• Внутрішні прорізи: великі прямокутні вікна та малі отвори не повинні перекривати передбачені порожнини й канали.
• Стан сполучуваних деталей: площини блока та кришки мають бути без залишків попереднього ущільнення, глибоких пошкоджень і забруднень.

Підготовка та встановлення

Перед складанням видаляють залишки старої прокладки й очищають обидві поверхні так, щоб нова деталь лягла без складок і сторонніх частинок. Прокладку розміщують по контуру без розтягування та зміщення, послідовно перевіряючи збіг отворів. Кришку встановлюють рівно, не зсуваючи ущільнення її краєм. Кріплення затягують у порядку та із зусиллям, передбаченими настановою конкретного двигуна: надмірне або нерівномірне притискання може деформувати кришку й саму прокладку.

Після складання варто оглянути стик по всьому периметру та проконтролювати його стан після першого запуску і прогрівання двигуна. Якщо олива з’являється знову, необхідно перевірити не лише прокладку, а й чистоту, геометрію та рівномірність прилягання з’єднуваних поверхонь. Точний добір за моделлю 178F і конфігурацією знятої деталі допомагає виконати ремонт без перекриття внутрішніх прорізів і розбіжності кріпильних точок.
