Прокладка випускного колектора TD для двигуна 178F (6 к.с.)

Прокладка випускного колектора для двигуна 178F

Прокладка TD призначена для ущільнення з’єднання випускного колектора або глушника з двигуном серії 178F потужністю 6 к.с. Ця невелика деталь установлюється між сполученими поверхнями випускної системи та закриває проміжок уздовж контуру каналу. Вона потрібна під час ремонту мотоблока, обслуговування випускної частини двигуна, зняття глушника або повторного складання з’єднання після розбирання.

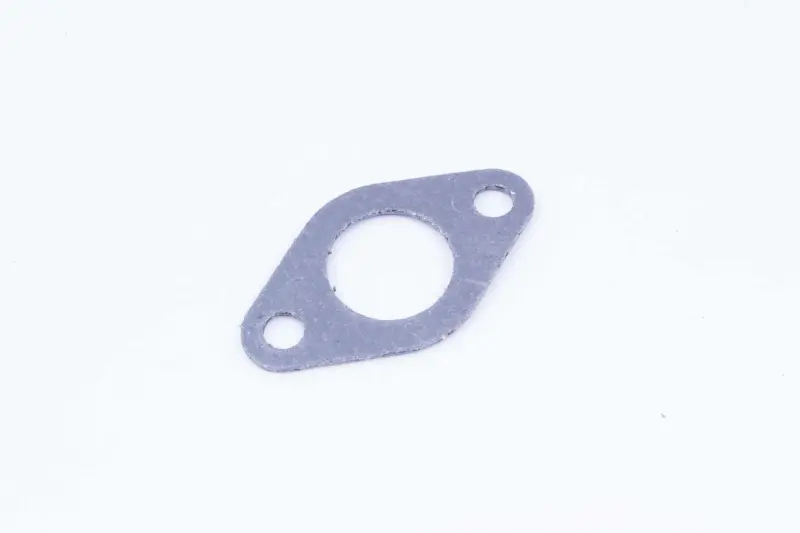

Конструкція прокладки відповідає типовій схемі кріплення випускної деталі двигуна 178F: у центрі розташований прохід для відпрацьованих газів, а по краях — два отвори під кріплення. Така конфігурація дає змогу розмістити прокладку між фланцями без перекривання випускного каналу. Деталь має пласку компактну форму та встановлюється у визначеному положенні відносно прохідного отвору і кріпильних шпильок.

Призначення та причини заміни

Прокладка формує ущільнений стик у місці приєднання випускного колектора або глушника. Її стан впливає на щільність з’єднання: пошкодження контуру, розрив, прогоряння, значна деформація або втрата цілісності можуть супроводжуватися виходом відпрацьованих газів через стик. Перевірити цю деталь також варто за наявності слідів кіптяви біля фланця, зміни звуку вихлопу або після демонтажу випускної частини для іншого ремонту.

Під час експлуатації прокладка затиснута між двома деталями, тому перед зворотним монтажем необхідно оцінити її стан. Якщо є тріщини, надриви, продавлені ділянки чи зруйновані краї, для складання використовують нову прокладку. Це допомагає відновити щільне прилягання вздовж контуру випускного отвору без спроб компенсувати пошкодження старої деталі випадковими підкладками.

Як правильно підібрати

Основний критерій сумісності — модель двигуна 178F та виконання випускного кріплення. Позначення потужності 6 к.с. є додатковим орієнтиром, однак вибирати прокладку лише за потужністю техніки недостатньо: двигуни інших серій можуть мати іншу відстань між точками кріплення, інший контур фланця та інший розмір проходу.

Перед придбанням порівняйте демонтовану прокладку і місце встановлення за кількома ознаками:

• позначення двигуна — саме 178F;
• призначення деталі — з’єднання випускного колектора або глушника;
• форма зовнішнього контуру та розташування двох кріпильних отворів;
• збіг центрального проходу з випускним каналом;
• відстань між точками кріплення та положення прокладки на шпильках.

Модель самої техніки не завжди є достатнім критерієм: двигуни 178F застосовуються не лише на мотоблоках, а й на генераторах, культиваторах та іншому обладнанні. Тому точніше орієнтуватися на позначення встановленого двигуна і геометрію його випускного фланця. Якщо агрегат раніше ремонтували або замінювали двигун, порівняння зі старою прокладкою та посадковим місцем особливо необхідне.

Рекомендації зі встановлення

Монтаж виконують на зупиненому та охололому двигуні. Сполучені поверхні очищають від залишків попередньої прокладки й забруднень, після чого перевіряють, щоб на площинах не залишилося частинок, які заважають рівномірному приляганню. Нову деталь розміщують без зміщення: центральний прохід не повинен заходити на випускний канал, а кріпильні отвори мають вільно суміщатися зі шпильками або болтами.

Кріплення затягують рівномірно, без перекосу фланця, відповідно до вимог посібника конкретного двигуна. Не слід підрізати прокладку, збільшувати отвори або встановлювати її з примусовим вигином: потреба в такому доопрацюванні вказує на невідповідність виконання. Після складання перевіряють щільність стику та відсутність слідів виходу газів біля з’єднання.

Прокладка TD для 178F підійде для планового обслуговування та відновлення штатного з’єднання випускної частини дизельного двигуна потужністю 6 к.с. Точна перевірка моделі, контуру й розташування отворів до монтажу допомагає вибрати належну деталь і скласти випускне з’єднання без перекосу.
