Штанги штовхачів клапанів для двигуна 188F 13 к.с. TD

Штанги штовхачів клапанів для двигуна 188F 13 к.с.

Штанги призначені для ремонту клапанного механізму бензинового двигуна 188F потужністю 13 к.с., який встановлюють на мотоблоки та іншу техніку з автономним силовим агрегатом. Двигун цього типу має чотиритактну одноциліндрову конструкцію, повітряне охолодження та верхнє розташування клапанів OHV. У такому механізмі штанги передають рух від штовхачів, що взаємодіють із розподільним валом, до коромисел впускного й випускного клапанів. Від їхньої прямолінійності, правильної посадки та відповідності геометрії приводу залежить нормальне переміщення клапанів.

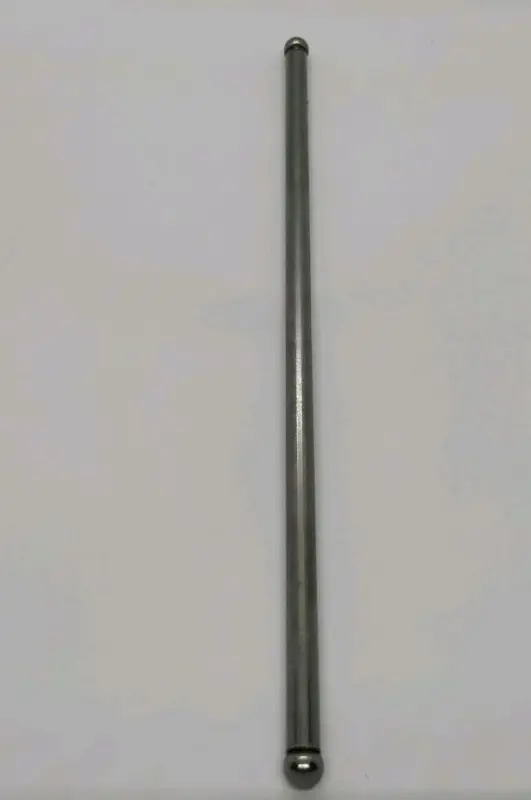

Деталь має форму довгого вузького стрижня з оформленими робочими кінцями. Під час роботи один кінець спирається на штовхач, а другий взаємодіє з коромислом. Штанга не змінює фази самостійно, а передає рух, заданий розподільним валом. Тому навіть невелике викривлення, пошкодження торця або неправильне встановлення можуть порушити роботу клапанного приводу та вплинути на відрегульований проміжок.

Коли потрібна перевірка або заміна

Стан штанг перевіряють під час розбирання головки циліндра, ремонту коромисел, клапанів, напрямної штанг або інших деталей газорозподільного механізму. Огляд також доречний після заклинювання клапана, зміщення деталей приводу чи виявлення деформованої штанги. Причиною для діагностики можуть бути сторонній стукіт під клапанною кришкою, неможливість правильно виставити клапанний проміжок або відсутність нормального руху одного з коромисел. Такі ознаки мають різні причини, тому одночасно варто перевірити клапани, коромисла, штовхачі, напрямну та стан контактних поверхонь.

Що перевірити під час підбору

• Модель двигуна: позиція розрахована на бензиновий двигун 188F номінальною потужністю 13 к.с.
• Тип деталі: це штанга приводу клапана, розташована між штовхачем і коромислом у механізмі OHV.
• Геометрія: порівняйте зі знятою деталлю загальну довжину, діаметр стрижня, форму та висоту обох наконечників.
• Стан суміжних деталей: перед складанням переконайтеся, що коромисла, штовхачі й напрямна не мають пошкоджень, здатних знову деформувати штангу.
• Потрібна кількість: впускний і випускний клапани мають окремі штанги; під час ремонту визначте, чи потрібно замінити одну деталь або пару.

Позначення 188F є головним орієнтиром, проте його недостатньо без перевірки геометрії. У схожих зовні двигунів і різних виконань клапанного механізму можуть відрізнятися довжина стрижня та форма робочих кінців. Не варто підбирати штангу лише за потужністю техніки або загальною подібністю. Надійніше зіставити модель двигуна й розміри демонтованої деталі, особливо якщо двигун раніше ремонтували або в ньому встановлені нестандартні компоненти.

Встановлення та контроль після ремонту

Роботу виконують на зупиненому охололому двигуні зі знятим ковпачком свічки запалювання. Перед остаточною фіксацією коромисел кожен кінець штанги має зайняти своє посадкове місце: нижній — на штовхачі, верхній — під коромислом. Стрижень повинен проходити крізь напрямну без перекосу та заїдання. Після складання колінчастий вал обережно прокручують вручну й контролюють узгоджений рух клапанного механізму.

Завершальний етап — перевірка та регулювання клапанних проміжків на такті стиснення, коли обидва клапани закриті. Значення проміжків і зусилля затягування потрібно брати із сервісних даних конкретного двигуна 188F, оскільки параметри різних виконань можуть відрізнятися. Після затягування регулювальних кріплень проміжки перевіряють повторно. Такий порядок допомагає переконатися, що штанги встановлені правильно, не затиснуті та передають рух коромислам по всій робочій траєкторії.
