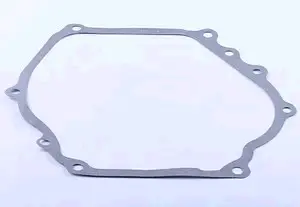

Прокладка кришки картера двигуна 188F 13 к.с. TD

Прокладка кришки картера двигуна 188F 13 к.с. TD

Прокладка призначена для герметизації стику між картером і його кришкою в бензиновому двигуні 188F потужністю 13 к.с. Така деталь потрібна під час ремонту двигуна, усунення слідів мастила в зоні з’єднання або повторного встановлення знятої кришки. Вона розміщується по периметру роз’єму та утворює ущільнювальний шар між двома спряженими поверхнями.

Призначення прокладки

Кришка картера кріпиться до корпусу двигуна кількома болтами, а прокладка повторює контур цього з’єднання. Її профіль має отвори під кріплення та ділянки, що відповідають формі кришки. За правильного підбору контур розташовується без перекосів, не перекриває передбачені отвори й рівномірно прилягає по всій лінії стику. Це допомагає зберегти герметичність корпусу після складання та унеможливити прямий контакт спряжених площин там, де конструкцією передбачена прокладка.

Деталь застосовується з двигунами сімейства 188F на мотоблоках та іншій техніці, оснащеній бензиновим мотором цього типу. Картки аналогічної прокладки також зазначають її використання на культиваторах, мотопомпах і снігоприбирачах із двигуном 188F потужністю 13 к.с. Визначальним критерієм залишається позначення самого двигуна: однакова потужність техніки без збігу моделі мотора не підтверджує сумісність.

Як правильно підібрати

Перед замовленням перевірте позначення 188F на двигуні та призначення деталі, яку знімають. Прокладку кришки картера не можна плутати з прокладкою головки циліндра, клапанної кришки чи іншими ущільненнями двигуна: вони встановлюються в різних місцях і мають іншу геометрію. Позначення TD належить до назви цієї товарної позиції, проте головними орієнтирами під час вибору є модель двигуна та форма з’єднання.

• Тип деталі: прокладка кришки картера, яку в каталогах запчастин для малої моторної техніки також називають кришкою блока.
• Сумісна модель: бензиновий двигун 188F із повітряним охолодженням.
• Клас потужності: 13 к.с., зазначений для двигуна 188F у картках цієї прокладки.
• Місце встановлення: площина з’єднання картера двигуна з кришкою.
• Основні ознаки підбору: зовнішній контур, розташування всіх кріпильних отворів і збіг внутрішніх вирізів зі знятою прокладкою та кришкою.

Якщо двигун раніше ремонтували або його точна модифікація невідома, додатково зіставте нову деталь зі старою за формою. Контур потрібно порівнювати без розтягування та накласти так, щоб кожен отвір збігся. Відмінності в кількості отворів, розташуванні виступів або обрисах внутрішніх ділянок означають, що прокладка розрахована на інше виконання кришки.

Встановлення під час обслуговування двигуна

Прокладку встановлюють після зняття кришки та видалення залишків попереднього ущільнення з обох спряжених площин. Поверхні мають бути чистими, рівними й без фрагментів старої прокладки, здатних утворити зазор. Під час очищення не можна пошкоджувати крайки та площини корпусу. Нову деталь укладають за отворами без заломів, зміщення і примусового розтягування, після чого кришку повертають на місце.

Кріплення кришки затягують рівномірно, у послідовності та із зусиллям, передбаченими настановою для конкретного двигуна. Надмірне або нерівномірне затягування може порушити прилягання кришки, тому точне значення моменту не слід визначати лише за потужністю мотора. Після складання відновлюють рівень моторного мастила відповідно до інструкції техніки та контролюють місце з’єднання під час пробного запуску.

Ця прокладка підходить для планового ремонту двигуна 188F, коли кришку картера вже знімали, стара деталь пошкоджена або в зоні стику з’явилися сліди витікання мастила. Точна перевірка моделі, геометрії та розташування отворів до розбирання допомагає підготувати відповідну запчастину й зібрати двигун без повторного зняття кришки.
