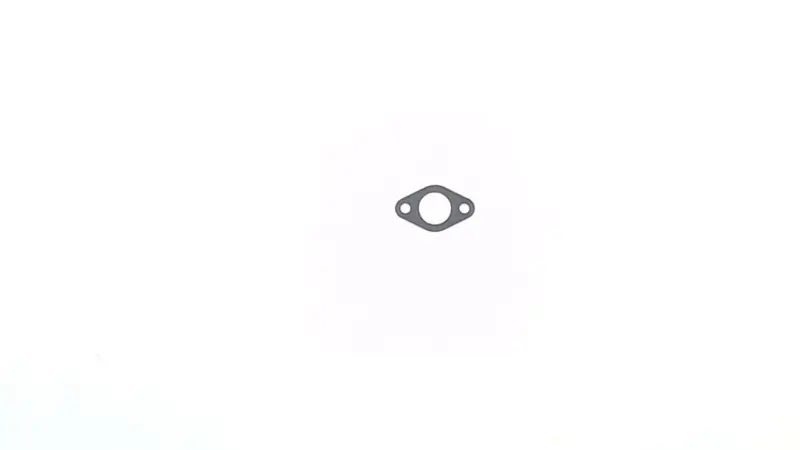

Прокладка випускного колектора двигуна 188F (9 к.с.) TD

Прокладка випускного колектора для двигуна 188F

Прокладка TD призначена для ущільнення з’єднання випускного колектора на бензиновому двигуні 188F із зазначеною потужністю 9 к.с. Така деталь потрібна під час ремонту випускної системи, зняття колектора або відновлення стику, крізь який почали прориватися відпрацьовані гази. Вона встановлюється між сполучуваними поверхнями та перекриває проміжок навколо випускного каналу.

Конструкція складається з пароніту та металу. У центрі розташований прохідний отвір діаметром 30 мм, а з боків — два отвори під кріплення. Заявлена міжцентрова відстань становить 50/60 мм, товщина прокладки — 1,5 мм. Ці параметри дають змогу перевірити деталь до розбирання техніки та не встановити прокладку з іншим розташуванням отворів або невідповідним перерізом каналу.

Призначення та причини заміни

Щільність випускного з’єднання залежить не лише від стану колектора, а й від прокладки між його фланцем і відповідною поверхнею. Після тривалої експлуатації, перегрівання стику, послаблення кріплення або розбирання стара прокладка може втратити початкову форму. Перевірити це місце варто за наявності слідів кіптяви біля стику, характерного різкого звуку виходу газів, запаху вихлопу поруч із двигуном або помітного пошкодження ущільнення після демонтажу колектора.

Під час обслуговування прокладка допомагає зібрати стик без прямого контакту нерівностей двох поверхонь. Центральний отвір має збігатися з випускним каналом, а кріпильні отвори — вільно суміщатися зі шпильками або болтами. Деталь не слід зміщувати, розточувати чи підрізати для монтажу: розбіжність геометрії зазвичай означає, що для конкретної модифікації потрібен інший варіант.

Основні характеристики

• Тип деталі: прокладка випускного колектора.
• Виконання: TD.
• Сумісна серія двигуна: 188F.
• Позначення потужності: 9 к.с.
• Призначення техніки: бензинові двигуни генераторів і мотоблоків відповідної серії.
• Матеріали: пароніт і метал.
• Внутрішній діаметр: 30 мм.
• Міжцентрова відстань: 50/60 мм.
• Товщина: 1,5 мм.
• Схема кріплення: два бічні отвори та один центральний прохід.

Як перевірити сумісність

Позначення 188F і 9 к.с. є першим орієнтиром, проте для впевненого підбору потрібно перевірити сам випускний стик. Порівняйте стару прокладку з новою за зовнішнім контуром, діаметром центрального проходу, кількістю кріпильних отворів, відстанню між їхніми центрами та товщиною. Окремо переконайтеся, що потрібна саме прокладка випускного колектора: прокладки впускної частини двигуна можуть мати подібний контур, але інше призначення та посадкову геометрію.

Позначення моделі двигуна зазвичай зазначене на його корпусі або заводській табличці техніки. На обладнанні однієї категорії можуть застосовуватися різні двигуни й варіанти кріплення, тому назва мотоблока чи генератора сама по собі не замінює перевірку серії мотора та розмірів стику. Значення 50/60 мм потрібно зіставити з фактичним розташуванням кріплення на з’єднанні, яке обслуговується.

Рекомендації зі встановлення

Роботи виконують на зупиненому та повністю охололому двигуні. Після зняття колектора обидві сполучувані поверхні очищають від залишків попередньої прокладки й нагару, не пошкоджуючи площини. Далі перевіряють фланець, кріплення та різьбу, встановлюють нову прокладку без перекосу й суміщають усі отвори. Кріплення затягують рівномірно відповідно до процедури для конкретного двигуна, щоб фланець притискав ущільнення по всій площі.

Після складання двигун запускають і перевіряють стик на відсутність слідів прориву газів. Якщо з’єднання залишається негерметичним, потрібно перевірити площину фланця, стан кріплення та правильність вибраної прокладки. Такий порядок допомагає відрізнити пошкодження ущільнення від дефекту сусідніх деталей і виконати ремонт випускної системи без зайвого повторного розбирання.
