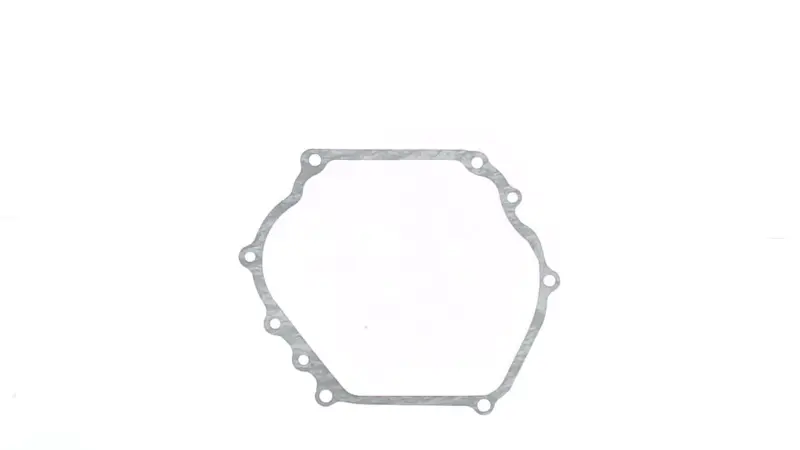

Прокладка кришки картера двигуна 177F (9 к.с.) TD

Прокладка кришки картера двигуна 177F TD

Прокладка призначена для герметизації з’єднання між картером двигуна 177F та його бічною кришкою. Вона повторює контур посадкової площини й має отвори під кріплення, тому встановлюється по периметру роз’єму без додаткового припасування за умови точного збігу модифікації двигуна. Деталь застосовується на бензинових двигунах 177F потужністю 9 к.с. із повітряним охолодженням, якими оснащують мотоблоки, культиватори, генератори та іншу малу техніку.

Призначення прокладки

Бічна кришка закриває картер і кріпиться до нього кількома болтами. Між двома жорсткими поверхнями потрібна прокладка, яка утворює суцільне ущільнення по всьому контуру з’єднання. Після правильного складання вона допомагає зберігати герметичність корпусу та перешкоджає просочуванню оливи через площину роз’єму. Прокладка виготовлена з пароніту — матеріалу, який застосовують для подібних ущільнень у двигунах внутрішнього згоряння.

Заміна зазвичай потрібна під час розбирання картера, зняття бічної кришки для ремонту або появи слідів оливи вздовж її краю. Стара прокладка після демонтажу може частково залишитися на поверхнях, деформуватися, надірватися біля отворів або втратити рівномірність прилягання. Установлення нової деталі дає змогу скласти з’єднання з цілим ущільнювальним контуром, не використовуючи пошкоджену прокладку повторно.

Як правильно підібрати

Основний критерій сумісності — позначення двигуна 177F і потужність 9 к.с. Водночас самої потужності техніки недостатньо: двигуни подібного призначення можуть відрізнятися формою картера, виконанням кришки та розташуванням кріплень. Перед замовленням потрібно визначити модель установленого мотора та зіставити стару прокладку або посадкову площину кришки з контуром нової деталі.

• Місце встановлення: стик картера з бічною кришкою двигуна, а не кришка головки циліндра, клапанна кришка чи прокладка головки.
• Контур: зовнішня форма має збігатися з посадковою площиною кришки по всьому периметру, включно з виступами та переходами.
• Кріпильні отвори: необхідно звірити їх кількість, положення та взаємне розташування; отвори мають суміщатися без розтягування або зміщення прокладки.
• Модель двигуна: деталь добирають для бензинового двигуна 177F потужністю 9 к.с.; назва самої машини не замінює перевірку позначення мотора.

Такий порядок добору особливо корисний під час ремонту мотоблока або генератора з невідомою комплектацією. На техніці різних торгових марок може використовуватися двигун одного типорозміру, проте сумісність визначається виконанням самого двигуна та кришки. Якщо стара прокладка збереглася цілою, її зручно використати як шаблон для перевірки форми й точок кріплення.

Рекомендації зі встановлення

Роботи виконують на зупиненому й охололому двигуні відповідно до посібника з обслуговування конкретної техніки. Після зняття кришки з обох спряжених поверхонь видаляють залишки попередньої прокладки та забруднення. Площини перевіряють на пошкодження, забоїни й частинки матеріалу, здатні завадити рівномірному приляганню. Під час очищення важливо не залишати глибоких подряпин на посадкових поверхнях.

Нову прокладку укладають без перекручування та суміщають з усіма отворами. Кришку встановлюють обережно, щоб не зрушити й не надірвати край ущільнення. Кріплення затягують рівномірно, дотримуючись послідовності та моменту, передбачених виробником двигуна. Надмірне затягування не компенсує забруднену або пошкоджену площину й може деформувати кришку чи продавити матеріал біля болтів.

Основні характеристики

• тип деталі: прокладка кришки картера;
• сумісна модель двигуна: 177F;
• номінальна потужність двигуна: 9 к.с.;
• тип двигуна: бензиновий, із повітряним охолодженням;
• матеріал: пароніт;
• бренд: TD.

Прокладка підходить для планового обслуговування та відновлення герметичності з’єднання після зняття бічної кришки. Точний збіг моделі, контуру та кріпильних отворів спрощує правильне позиціювання деталі й допомагає отримати рівномірне прилягання по всій площині роз’єму.
