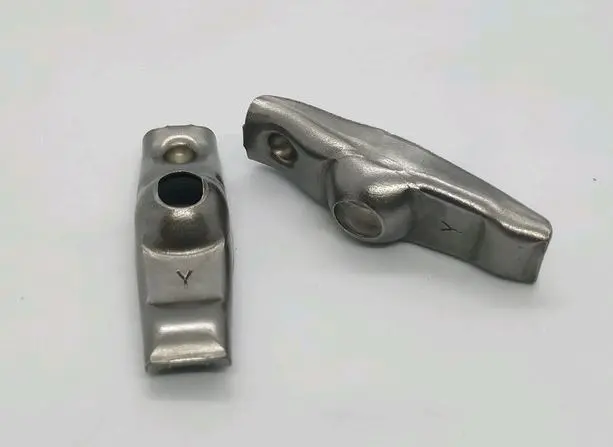

Коромисла клапанів 177F/188F (9/13 к.с.), пара

Коромисла клапанів для двигунів 177F і 188F

Комплект із двох коромисел призначений для обслуговування клапанного механізму бензинових двигунів 177F потужністю 9 к.с. і 188F потужністю 13 к.с. Такі мотори застосовуються на мотоблоках, культиваторах та іншій техніці з двигуном повітряного охолодження. У парі передбачені деталі для керування впускним і випускним клапанами.

Коромисло розташовується в головці циліндра та передає рух від штовхача до стрижня клапана. Коли штовхач діє на один кінець важеля, другий кінець натискає на клапан і відкриває його у визначений момент. Після цього пружина повертає клапан у закрите положення. Від стану контактних ділянок, опори й посадки коромисла залежить можливість правильно виставити клапанний проміжок і зберегти нормальну роботу газорозподільного механізму.

Коли комплект потрібно перевірити або замінити

Огляд коромисел проводять за наявності помітного стукоту під клапанною кришкою, нестабільного проміжку після регулювання або під час ремонту головки циліндра. Причиною для заміни можуть бути вироблення контактної площини, пошкодження ділянки, що взаємодіє зі штовхачем, деформація важеля чи надмірний люфт у місці опори. Ці ознаки не варто оцінювати окремо від стану клапанів, штовхачів, кріплення та інших деталей механізму: подібний шум може мати кілька причин.

• Вироблення контактної поверхні. Нерівна площина змінює характер контакту зі стрижнем клапана та заважає точно контролювати проміжок.
• Люфт в опорній частині. Надмірна рухомість може супроводжуватися стороннім стукотом і порушувати стабільність регулювання.
• Деформація або механічне пошкодження. Змінена геометрія є підставою зіставити деталь зі справним зразком і замінити її до складання головки.
• Ремонт клапанного механізму. Під час розбирання зручно одночасно перевірити обидва коромисла, оскільки комплект розрахований на впускний і випускний клапани одного двигуна.

Як підібрати коромисла

Основний критерій вибору — модель двигуна: 177F або 188F. Позначення потужності 9/13 к.с. допомагає визначити сімейство мотора, проте не замінює перевірку його фактичного маркування та конструкції знятих деталей. Однакова потужність техніки сама собою не підтверджує сумісність: на мотоблоках і культиваторах можуть встановлюватися двигуни різних серій.

Перед замовленням зіставте старі коромисла за загальною формою, розташуванням і діаметром опорного отвору, довжиною плечей, профілем кінців та способом установлення в головці. Окремо перевірте сполучені деталі й кріплення, оскільки цей товар являє собою саме пару коромисел. Болти, регулювальні гайки, осі та інші деталі клапанного механізму не можна вважати частиною набору без окремого зазначення.

Установлення та регулювання

Монтаж виконують із розібраною верхньою частиною головки циліндра. Контактні зони коромисел, торці клапанів і штовхачі мають бути очищені та оглянуті; пошкоджені сполучені поверхні здатні прискорити зношування нових деталей. Коромисла встановлюють у відповідні позиції впускного та випускного клапанів без перекосу, після чого перевіряють свободу їхнього руху й правильність розташування штовхачів.

Після складання необхідно виставити теплові проміжки впускного та випускного клапанів за інструкцією конкретного двигуна. Універсальне значення використовувати не слід: порядок вимірювання й допустимі величини визначаються модифікацією мотора. Потім колінчастий вал прокручують вручну та повторно контролюють рух клапанів, посадку деталей і проміжки. Такий підхід допомагає виявити помилку складання до запуску двигуна.

Підтверджені параметри

• тип деталі — коромисла впускного та випускного клапанів;
• кількість — два коромисла;
• застосування — бензинові двигуни 177F і 188F;
• позначення потужності — 9 і 13 к.с.;
• місце встановлення — клапанний механізм головки циліндра.

Комплект підходить для планового відновлення клапанного приводу та ремонту головки двигуна, коли зняті важелі мають зношення або пошкодження. Точна перевірка моделі мотора й геометрії старих деталей перед установленням зменшує ризик помилкового підбору.
