Прокладка кришки блока двигуна 177F, 9 к.с.

Прокладка кришки блока двигуна 177F, 9 к.с.

Прокладка призначена для встановлення між блоком і його бічною кришкою в бензиновому двигуні 177F потужністю 9 к.с. Вона ущільнює рознімне з’єднання деталей корпусу та допомагає утримувати моторну оливу всередині картера. Така запчастина потрібна під час обслуговування двигуна, усунення протікання по стику або зворотного складання після демонтажу кришки.

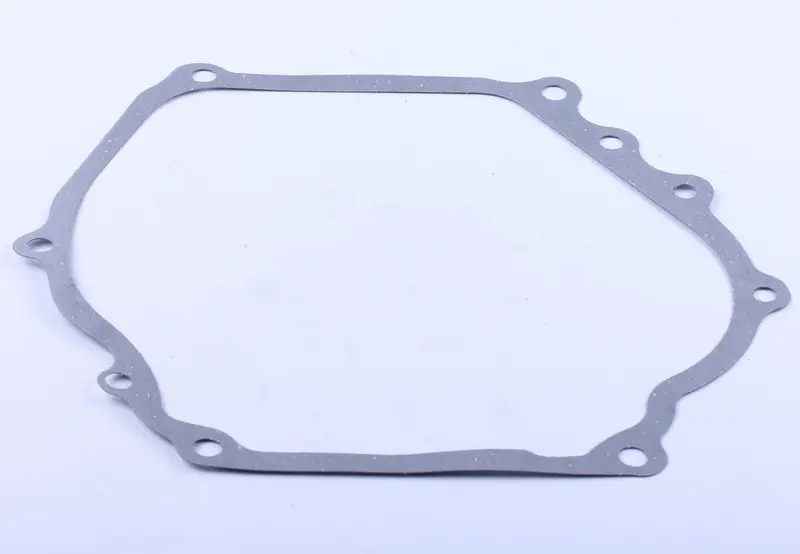

Деталь виготовлена з пароніту та має вигляд цілісної плоскої прокладки складного контуру. Уздовж периметра передбачені отвори під кріплення кришки. Її форма повторює лінію з’єднання корпусу, тому за правильного підбору ущільнювальна смуга розташовується між привалковими поверхнями й не перекриває штатні отвори. Після затягування кріплення матеріал обтискається між кришкою та блоком, заповнюючи невеликі нерівності стику.

Призначення та сумісність

Основний критерій сумісності — модель бензинового двигуна 177F. Для цього виконання зазначені потужність 9 к.с. і повітряне охолодження. Такі двигуни використовуються на мотоблоках, культиваторах, генераторах та іншій техніці, тому підбирати прокладку лише за назвою машини недостатньо: визначальними є модифікація встановленого мотора та конструкція його кришки.

Прокладку кришки блока не слід плутати з ущільненнями головки циліндра, клапанної кришки, карбюратора, впускного або випускного колектора. Ці деталі встановлюються в різних місцях і мають інший контур. Перед замовленням потрібно переконатися, що розібране саме з’єднання бічної кришки з блоком двигуна, а потім зіставити форму демонтованої прокладки, розташування виступів, вирізів і кріпильних отворів.

Що перевірити під час підбору

• Модель двигуна: позначення 177F має відповідати встановленому бензиновому мотору.
• Клас потужності: деталь розрахована на виконання 177F потужністю 9 к.с.
• Місце монтажу: прокладка використовується у з’єднанні кришки блока, а не у верхній частині циліндра чи системі живлення.
• Контур: зовнішня форма, внутрішній отвір і всі бічні виступи мають збігатися зі знятою деталлю та посадковою площиною кришки.
• Отвори: кількість і розташування кріпильних отворів перевіряють за старою прокладкою або безпосередньо за кришкою двигуна.

Порівняння геометрії особливо корисне, якщо на техніці раніше змінювали двигун або встановлено одну з конструктивних модифікацій сімейства 177F. Однакова потужність сама по собі не підтверджує ідентичну форму корпусу: мотори з іншим позначенням можуть відрізнятися розташуванням кріплення.

Рекомендації зі встановлення

Монтаж виконують на зупиненому й охолодженому двигуні. Після зняття кришки з обох привалкових поверхонь видаляють залишки попереднього ущільнення та забруднення, не залишаючи подряпин і задирок. Площини перевіряють на пошкодження, а прокладку укладають без перегинів, розтягування та самостійного перероблення отворів. Усі вирізи мають вільно збігатися з деталями корпусу.

Кришку встановлюють рівно, щоб не змістити й не затиснути край прокладки. Кріплення затягують у послідовності та із зусиллям, передбаченими настановою для конкретного двигуна: надмірне або нерівномірне затягування може деформувати кришку й погіршити ущільнення. Потребу в додатковому герметизувальному складі також визначають за сервісними вимогами двигуна 177F, адже довільно нанесений товстий шар може завадити правильній посадці деталей.

Після складання перевіряють стик кришки вздовж усього периметра та контролюють відсутність підтікання під час пробного запуску. Правильно підібрана прокладка 177F підходить для планового ремонту, повторного складання корпусу й усунення слідів оливи в зоні з’єднання кришки з блоком.
