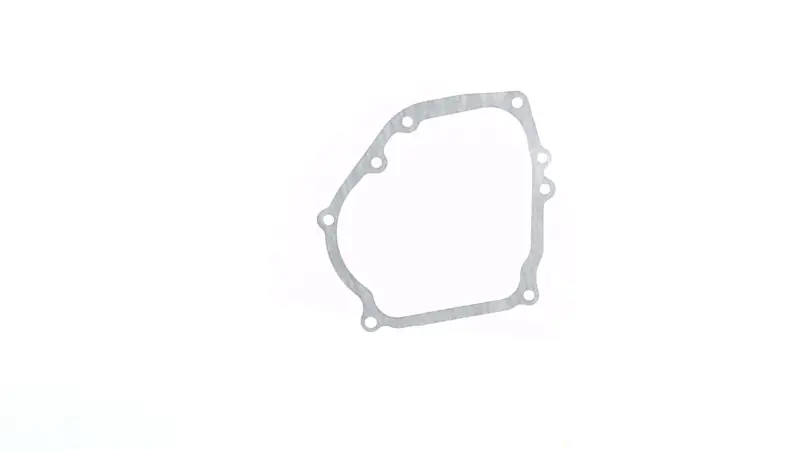

Прокладка кришки блока двигуна 168F/170F (6,5/7 к.с.) TD

Прокладка кришки блока двигуна 168F/170F TD

Прокладка призначена для ущільнення стику між картером і його бічною кришкою в бензинових двигунах сімейства 168F/170F потужністю 6,5/7 к.с. Вона повторює контур з’єднуваних поверхонь та встановлюється по периметру кришки. Отвори під кріплення дають змогу сумістити деталь із точками фіксації корпусу. Таке розташування допомагає закрити роз’єм картера після ремонту, огляду внутрішніх механізмів або зняття кришки під час обслуговування двигуна.

Двигуни цього типу застосовуються на мотоблоках, культиваторах, генераторах, віброплитах та іншій компактній техніці. Під час підбору головним орієнтиром є модель установленого двигуна, а не торгова назва машини. Однакова за призначенням техніка може комплектуватися різними модифікаціями моторів, тому перед замовленням потрібно перевірити позначення 168F або 170F і клас потужності 6,5/7 к.с. Стара прокладка також допоможе зіставити загальний контур, розташування вигинів і кількість кріпильних отворів.

Що перевірити під час вибору

• Модель двигуна: деталь розрахована на бензинові двигуни 168F і 170F зазначеного класу потужності.
• Місце встановлення: це прокладка бічної кришки картера, яку в товарних назвах також називають кришкою блока. Її не слід плутати з прокладкою головки циліндра або меншою прокладкою клапанної кришки.
• Форма контуру: зовнішній профіль, внутрішній виріз і бічні виступи мають відповідати посадковій площині двигуна.
• Точки кріплення: усі отвори потрібно зіставити з отворами кришки та картера без розтягування, підрізання чи примусового зміщення деталі.
• Стан суміжних деталей: перед складанням варто переконатися, що кришка не деформована, а посадкові площини не мають пошкоджень, здатних порушити ущільнення.

Призначення під час ремонту двигуна

Прокладка утворює ущільнювальний шар у рознімному з’єднанні картера. За умови правильно підготовлених площин вона допомагає утримувати моторну оливу всередині корпусу та запобігати її виходу через стик кришки. Потреба в заміні зазвичай виникає після розбирання цієї частини двигуна, у разі пошкодження попередньої деталі або виявлення слідів оливи вздовж з’єднання. Перед установленням потрібно визначити причину підтікання: нове ущільнення не усуне тріщину, значну деформацію кришки чи пошкодження посадкової поверхні.

Рекомендації зі встановлення

• Роботи виконують на зупиненому й охололому двигуні відповідно до порядку обслуговування конкретної модифікації.
• Залишки попередньої прокладки та забруднення видаляють з обох площин, не пошкоджуючи поверхню картера й кришки.
• Нову деталь укладають рівно за контуром, суміщаючи всі отвори та не допускаючи складок або зміщення всередину корпусу.
• Кришку встановлюють без перекосу, а кріплення затягують у послідовності та із зусиллям, визначеними настановою двигуна.
• Після складання перевіряють рівень оливи, стан стику та відсутність підтікання під час пробного запуску.

Прокладка TD підходить для планового обслуговування та відновлення двигуна після зняття кришки блока. Точна перевірка моделі мотора й геометрії попередньої деталі до початку ремонту зменшує ризик повторного розбирання та допомагає одразу підготувати відповідне ущільнення для складання.
