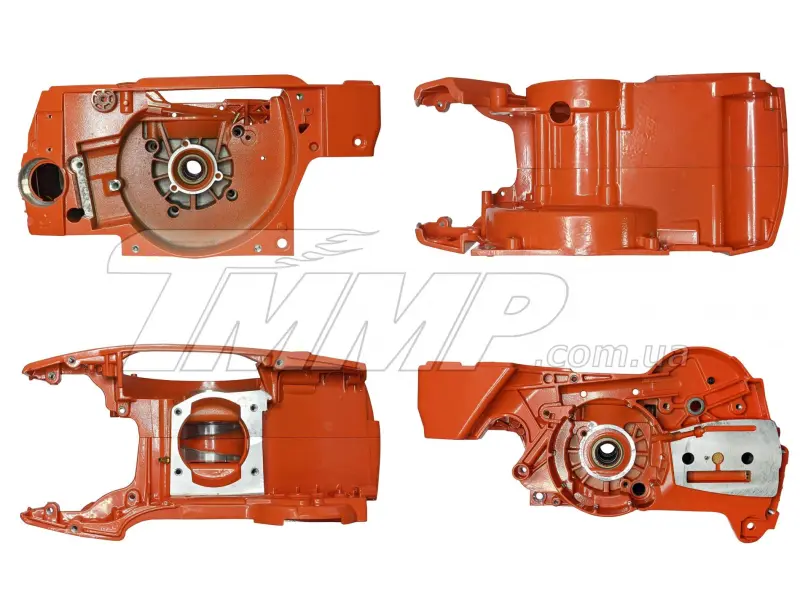

Картер бензопили Husqvarna 365

Картер для ремонту бензопили Husqvarna 365

Картер є основою двигуна бензопили Husqvarna 365: усередині нього розміщується колінчастий вал з опорними підшипниками, а верхня частина з'єднується з циліндром. Корпус формує кривошипну камеру та утримує деталі двигуна в заданому взаємному положенні. Від стану посадкових місць, площини роз'єму та з'єднань залежать герметичність камери, стабільне обертання колінвала і нормальна робота зібраного мотора.

Деталь призначена для капітального ремонту пилки, коли попередній корпус уже не можна надійно використовувати. Підставою для заміни можуть бути тріщини, пошкодження після удару, деформація площин, зношення посадок підшипників або втрата герметичності з'єднання половин. Такий ремонт також виконують після серйозної несправності двигуна, якщо підшипник провертався в посадці чи корпус зазнав механічного пошкодження під час розбирання.

Конструкція та призначення

Картер має роз'ємну конструкцію та поєднує кілька функціональних зон. У ньому передбачені посадки колінвала і його підшипників, місце з'єднання з циліндром, точки кріплення суміжних деталей та поверхня з боку напрямної шини. Корпус бере участь у загальному компонуванні двигуна, тому навіть незначне зміщення посадок або пошкодження сполучних поверхонь може вплинути на вільне обертання вала, стан ущільнень і роботу мотора після складання.

На корпусі сформовані посадкові та кріпильні ділянки, а в окремих зонах установлені металеві деталі. Пофарбована зовнішня поверхня відповідає характерному виконанню цієї запчастини для Husqvarna 365. Картер є окремою ремонтною позицією; циліндр, колінвал та інші деталі двигуна добираються окремо з урахуванням стану конкретної бензопили.

Що перевірити під час добору

Назва моделі — основний, але не єдиний критерій вибору. Husqvarna 365 випускалася в різних виконаннях і виробничих ревізіях, а конструкція картера, мастильного каналу та напрямної пластини змінювалася. Перед замовленням необхідно визначити точну модифікацію пилки й зіставити новий корпус зі знятою деталлю.

• Виконання пилки: перевірте, чи належить техніка до звичайної версії 365, 365 Special або 365 X-Torq; збіг лише числа в назві не замінює перевірки конструкції.
• Посадкові зони: порівняйте розташування опор колінвала, кріплень циліндра та точок приєднання зовнішніх деталей.
• Бік шини: зіставте форму майданчика, кріпильні деталі, мастильні канали та розташування напрямних компонентів.
• Склад позиції: заздалегідь визначте, які підшипники, ущільнення, прокладки, втулки та кріплення потрібні для складання і які з них купуються окремо.

Особливо уважно слід добирати картер для пилок різних років випуску. Для окремих версій 365 X-Torq виробник змінював мастильний канал у зоні встановлення шини, мастилопровід і напрямну пластину. Неузгоджені між собою деталі можуть порушити подавання мастила до пильної гарнітури, тому конфігурацію цих ділянок порівнюють до початку ремонту.

Установлення та контроль після ремонту

Заміна картера потребує повного розбирання двигуна, зняття колінвала та перенесення справних компонентів. Перед монтажем перевіряють колінвал, підшипники й ущільнювальні кільця: установлення зношених деталей у новий корпус погіршує результат ремонту та може знову спричинити люфт або втрату герметичності. Сполучні поверхні мають бути чистими, без залишків попереднього ущільнення та задирок, здатних утворити зазор.

Підшипники й колінвал установлюють відповідним сервісним оснащенням, не передаючи ударне навантаження через тіла кочення та не пошкоджуючи посадки. Половини корпусу стягують рівномірно, контролюючи вільне обертання колінвала. Під час складання застосовують передбачені для конкретної модифікації прокладки й ущільнення, після чого перевіряють герметичність картера, роботу двигуна та надходження мастила до шини.

Цей картер підходить для відновлення Husqvarna 365 за умови підтвердженого збігу модифікації та конфігурації з'єднань. Точне попереднє порівняння допомагає зібрати двигун без перероблення кріплень і уникнути повторного розбирання через несумісні суміжні деталі.
