Комплект манжет повітряного фільтра ZS/ZH1100 (15 к.с.) TD

Манжети повітряного фільтра ZS/ZH1100

Комплект призначений для обслуговування повітряного фільтра дизельних двигунів ZS/ZH1100 потужністю 15 к.с. із водяним охолодженням, які застосовуються на мотоблоках і мототракторах. Манжети встановлюються разом із фільтрувальним елементом та забезпечують прилягання деталей у передбачених місцях корпусу. Це не сам фільтр, а комплект ущільнювальних деталей для ремонту або планового обслуговування системи очищення повітря.

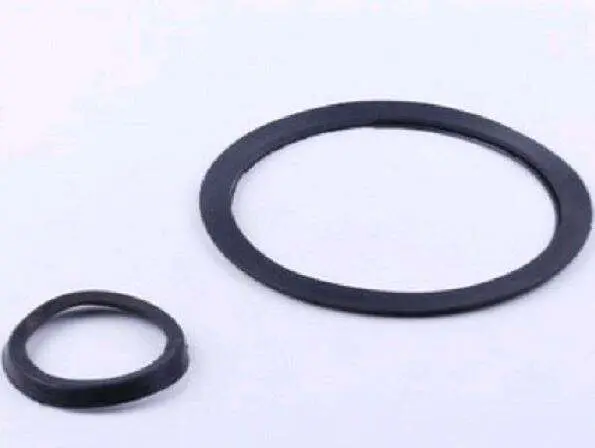

До комплекту входять дві чорні гумові манжети кільцевої форми: велика та мала. Різні діаметри відповідають окремим посадковим місцям фільтрувального вузла. Правильно встановлені кільця підтримують передбачене положення фільтрувального елемента та закривають проміжки в місцях сполучення. Це допомагає спрямовувати повітря крізь фільтрувальний матеріал, а не через нещільності між деталями корпусу.

Коли потрібна заміна

Манжети перевіряють під час зняття кришки, очищення корпусу або заміни фільтрувального елемента. Гумова деталь із часом може затвердіти, розтягнутися, сплющитися чи отримати тріщини та надриви. Підставою для встановлення нового комплекту також є перекіс кільця, неповне прилягання по колу та помітна деформація після розбирання. Повторно використовувати пошкоджену манжету не варто: вона може неправильно розміститися в посадковому місці та завадити штатному складанню фільтра.

Одночасна заміна обох деталей зручна під час повного обслуговування вузла. Комплект із двох манжет дає змогу відновити велике та мале сполучення без підбирання окремих кілець. Перед замовленням потрібно врахувати, що для двигунів і фільтрів зовні подібних модифікацій можуть застосовуватися інші розміри, тому лише зазначення потужності техніки недостатньо.

Перевірка перед придбанням

Основні орієнтири сумісності — позначення двигуна ZS/ZH1100, дизельний тип, водяне охолодження та номінальна потужність 15 к.с. Додатково порівняйте комплект зі знятими манжетами. Перевірте кількість деталей, зовнішній і внутрішній діаметри кожного кільця, ширину та форму профілю, а також розташування великої й малої манжет у корпусі. Особливо уважно виконуйте порівняння, якщо повітряний фільтр раніше замінювали повністю або техніка проходила ремонт зі встановленням деталей іншої модифікації.

• Тип: манжети повітряного фільтра.
• Комплект: 2 кільця різного діаметра.
• Матеріал: гума.
• Колір: чорний.
• Сумісність: двигуни ZS/ZH1100 потужністю 15 к.с.
• Тип двигуна: дизельний, із водяним охолодженням.
• Маса комплекту: 16 г.

Рекомендації зі встановлення

Перед монтажем зніміть старі манжети та очистьте посадкові місця від пилу, налиплих забруднень і залишків гуми. Огляньте канавки та прилеглі поверхні: гострі краї, задирки й тверді частинки здатні пошкодити нове кільце. Велику та малу манжети розміщують кожну на своєму місці, не міняючи їх місцями. Під час укладання кільце не можна перекручувати, надмірно розтягувати чи затискати краєм корпусу.

Після розміщення манжет перевірте їхнє положення по всьому колу. Профіль має лежати рівно, без хвиль, складок і ділянок, що вийшли з посадкової канавки. Потім установіть фільтрувальний елемент і складіть корпус рівномірно, не докладаючи надмірного зусилля. Якщо кришка сідає з перекосом або частини корпусу не сходяться звичайним чином, розберіть вузол і повторно перевірте розташування обох кілець.

Комплект підходить для відновлення штатної посадки фільтрувального елемента під час обслуговування двигунів ZS/ZH1100. Одночасно доцільно перевірити стан самого фільтра та внутрішніх поверхонь корпусу. Такий підхід дає змогу замінити зношені манжети, правильно скласти повітряний фільтр та уникнути повторного розбирання через зміщене або невідповідне кільце.
