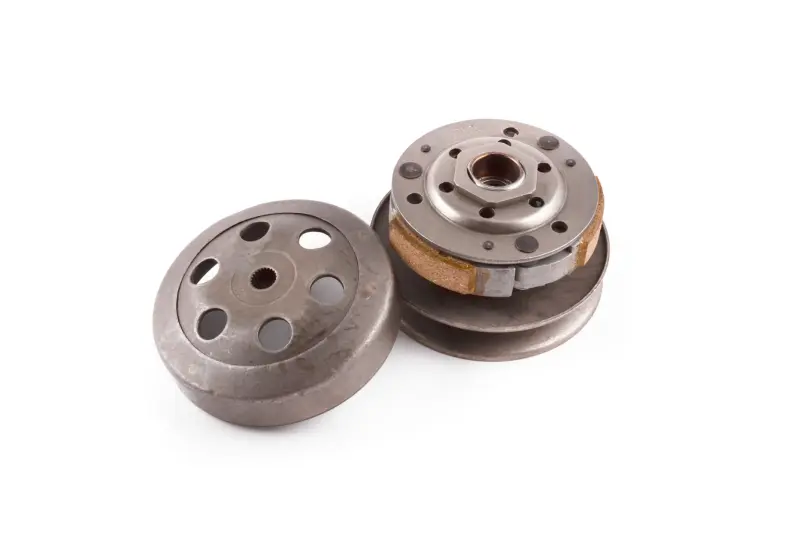

Задній варіатор із барабаном для GY6 50 та Honda Dio AF34, загартований, mod B

Задній варіатор із барабаном для GY6 50 та Honda Dio AF34, mod B

Задній варіатор призначений для обслуговування трансмісії 50-кубових скутерів сімейства GY6 та Honda Dio AF34. Деталь поєднує ведений шків і механізм відцентрового зчеплення, а виконання з барабаном дає змогу замінити спряжені компоненти разом. Така конфігурація доречна під час ремонту, коли зношені не лише колодки зчеплення, а й поверхня барабана або деталі заднього шківа.

Призначення та принцип дії

У варіаторній трансмісії цей механізм розташований з боку заднього шківа. Ремінь передає на нього обертання від переднього варіатора, а зміна робочого діаметра шківів забезпечує автоматичну зміну передавального відношення. Зі зростанням обертів відцентрове зчеплення з'єднується з барабаном і передає тягу на заднє колесо через редуктор. Після зниження обертів зчеплення розмикається, тому скутер може залишатися нерухомим із запущеним двигуном.

Справність заднього варіатора впливає на початок руху, плавність прискорення та стабільну роботу пасової передачі. Перевірка цього механізму доцільна за наявності ривків під час старту, пробуксовування, затримки ввімкнення зчеплення, стороннього шуму з боку кришки трансмісії або помітного зношення контактних поверхонь. Перед заміною потрібно визначити причину несправності: подібні прояви також можуть бути пов'язані з ременем, переднім варіатором чи деталями редуктора.

Конструкція та виконання

• Тип: задній варіатор із вбудованим відцентровим зчепленням.
• Компонування: ведений розсувний шків, колодки зчеплення та окремий барабан.
• Клас техніки: скутери з робочим об'ємом двигуна 50 см³.
• Основні платформи: чотиритактні GY6 50 та Honda Dio AF34.
• Версія: mod B, загартоване виконання.

Барабан входить до виконання цієї позиції, тому стару деталь не потрібно автоматично переносити на новий механізм. Це особливо практично, якщо внутрішня поверхня попереднього барабана має вироблення, сліди перегрівання або деформацію. Водночас стан демонтованих деталей варто оцінювати комплексно: він допомагає визначити потребу в додатковій перевірці ременя, кришки трансмісії та посадкових ділянок.

Як перевірити сумісність

Назва GY6 охоплює кілька варіантів двигунів і трансмісій, тому самого позначення «GY6 50» недостатньо для безпомилкового вибору. Для цієї позиції підтверджено сумісність із двигунами 139QMA/1P39QMA та 139QMB/1P39QMB. Для скутерів Honda потрібно звірити модифікацію Dio AF34. Згадка GY6 50 і Honda Dio AF34 позначає дві підтримувані платформи, а не однакову будову двигуна в цих скутерів.

Перед замовленням порівняйте старий механізм із версією mod B: загальне компонування, профіль і розміри посадкових місць, діаметр шківа та барабана, розташування деталей зчеплення і сполучення з валом. Точні розміри цієї позиції не зазначені, тому їх слід зняти з демонтованого варіатора або уточнити за технічною документацією конкретного скутера. Не вибирайте деталь лише за об'ємом двигуна чи зовнішньою подібністю.

Окремо перевірте, чи потрібен варіатор саме з барабаном. Якщо ремонтується скутер після встановлення нестандартної трансмісії або тюнінгових деталей, сумісність необхідно оцінювати за фактично встановленим механізмом, а не тільки за моделлю техніки. Версія mod B також має відповідати потрібному варіанту конструкції.

Установлення та початкова перевірка

Монтаж виконують після зняття кришки варіаторної передачі та демонтажу попереднього заднього механізму. До складання внутрішній простір очищають від пилу продуктів зношення, оглядають ремінь і перевіряють посадкові поверхні. Фрикційна поверхня барабана та колодки мають залишатися чистими: потрапляння мастила на ці ділянки може спричинити пробуксовування й нерівномірне ввімкнення.

Кріплення затягують способом і моментом, передбаченими настановою для конкретної моделі двигуна. Після складання потрібно переконатися, що шків і барабан обертаються без заїдання, ремінь розташований правильно, а всередині кришки немає контакту між рухомими деталями. Першу перевірку проводять без різких навантажень, контролюючи початок руху, відсутність биття та сторонніх звуків.

Ця версія підходить для планового ремонту або комплексної заміни заднього варіатора на сумісному GY6 50 чи Honda Dio AF34. Точне звіряння платформи, виконання mod B і посадкових параметрів допоможе встановити деталь без невідповідних поєднань компонентів трансмісії.
