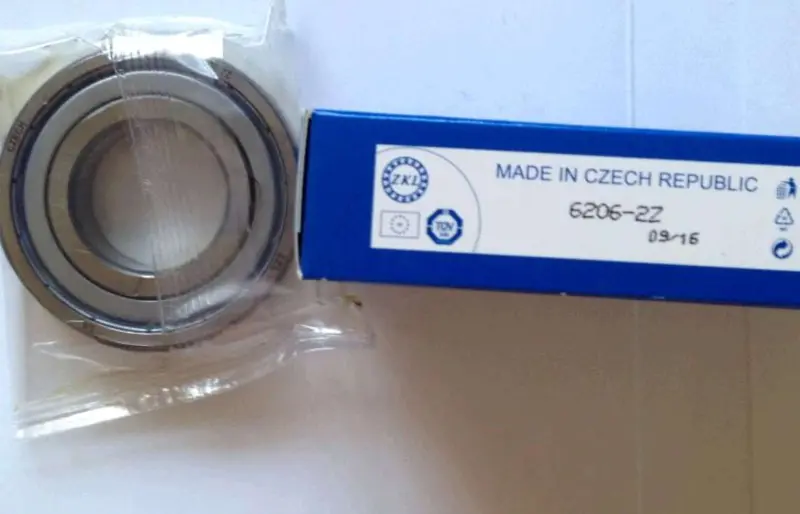

Підшипник 6206-2Z (ZZ) 30×62×16 ZKL для колінвала Jawa та маточини ATV-500

Підшипник ZKL 6206-2Z розміром 30×62×16 мм

Однорядний радіальний кульковий підшипник для опори деталей, що обертаються. Позиція заявлена для встановлення у вузол колінвала мотоциклів Jawa та маточину ATV-500, проте остаточний підбір виконують за розмірами посадкових місць і виконанням демонтованої деталі. Підшипник має внутрішній діаметр 30 мм, зовнішній діаметр 62 мм і ширину 16 мм. Усі три значення потрібно перевіряти разом: збігу лише одного або двох розмірів недостатньо для правильного встановлення.

Конструкція та призначення

Модель 6206-2Z належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Внутрішнє кільце встановлюється на вал, зовнішнє розміщується в корпусі або маточині, а кульки між ними забезпечують взаємне обертання кілець із меншим тертям. В опорі колінвала підшипник допомагає утримувати вал у заданому положенні та сприймає радіальне навантаження, що виникає під час роботи. У маточині він підтримує її обертання відносно осі.

З обох боків підшипник закритий металевими захисними шайбами — цьому відповідає суфікс 2Z, який також позначають як ZZ. Шайби прикривають внутрішню порожнину підшипника та обмежують безпосереднє потрапляння великих забруднень до доріжок кочення. Таке виконання потрібно відрізняти від відкритого 6206 і варіантів із контактними ущільненнями: однакові габарити ще не означають однакову конструкцію закриття.

Що перевірити під час підбору

• Посадка на вал: діаметр внутрішнього кільця становить 30 мм.
• Посадка в корпус або маточину: зовнішній діаметр дорівнює 62 мм.
• Монтажна ширина: підшипник займає 16 мм уздовж осі.
• Виконання: потрібні дві металеві захисні шайби, що відповідають позначенню 2Z або ZZ.
• Призначення вузла: для Jawa потрібно зіставити конкретну модель двигуна й місце встановлення, а для ATV-500 — модель техніки, будову маточини, розміри осі та посадкового гнізда.

Перед замовленням виміряйте демонтований підшипник і посадкові поверхні або звірте параметри з ремонтною документацією техніки. Додатково врахуйте розташування дистанційних втулок, стопорних деталей і сусідніх компонентів. Позначення ATV-500 охоплює техніку різних виробників та модифікацій, тому самої вказівки на робочий об’єм недостатньо для підтвердження застосовності.

Заміна та монтаж

Підставою для перевірки підшипника є помітний люфт, нерівномірне або туге обертання, сторонній шум, перегрів і пошкодження доріжок чи захисних шайб. У кривошипному механізмі несправна опора може супроводжуватися підвищеною вібрацією, а в маточині — люфтом і шумом під час обертання. Стан потрібно оцінювати разом із валом, корпусною посадкою, втулками та іншими спряженими деталями: новий підшипник не усуває зношення пошкодженого посадкового місця.

Монтаж виконують на чисті, перевірені посадкові поверхні відповідним інструментом. Зусилля прикладають до того кільця, яке встановлюється з натягом: під час посадки на вал — до внутрішнього, під час запресовування в корпус — до зовнішнього. Не можна передавати монтажне зусилля через кульки й доріжки кочення або завдавати прямих ударів по кільцях. Після складання перевіряють правильне положення стопорних і дистанційних деталей, відсутність перекосу та вільне рівномірне обертання вузла.

ZKL 6206-2Z підходить для ремонту, коли потрібні розміри 30×62×16 мм, однорядна радіальна кулькова конструкція та металеві шайби з обох боків. Точна перевірка всіх посадкових параметрів перед установленням допомагає уникнути помилкового вибору серед зовні подібних підшипників серії 6206.
