Комплект замків запалювання Yamaha JOG 2JA / MINT 1YU JING mod. B

Комплект замків запалювання Yamaha JOG 2JA та MINT 1YU

Комплект JING mod. B призначений для обслуговування системи ввімкнення та запірних механізмів 50-кубових двотактних скутерів Yamaha JOG 2JA і Yamaha MINT 1YU. Це готове рішення для ремонту техніки, у якої основний замок заїдає, не утримує вибране положення, має пошкоджений корпус або зношену контактну частину. Набір також доречний під час відновлення кількох пов’язаних точок замикання, коли встановлення однієї окремої деталі не усуває проблему повністю.

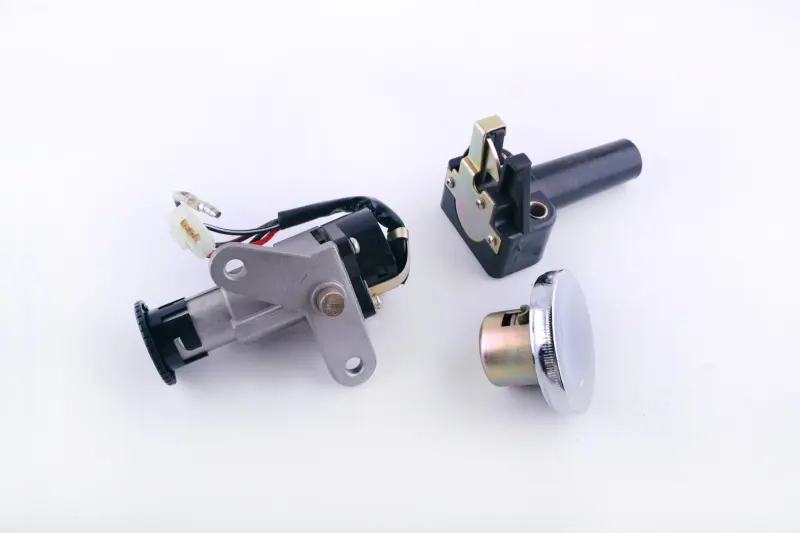

Основний замок керує ввімкненням і вимкненням запалювання. Його конструкція містить контактну групу, джгут проводів із роз’ємами та металевий монтажний кронштейн із двома отворами. Крім основного корпусу, комплект містить окремий механізм із видовженою циліндричною частиною та круглий вузол із металевою лицьовою частиною. Таке виконання потрібно порівнювати зі штатними деталями скутера в повному складі: варіанти mod. A і mod. B не можна вибирати лише за загальною назвою моделі.

Що потрібно звірити перед замовленням

• Модель скутера: комплект заявлений для Yamaha JOG з індексом 2JA та Yamaha MINT з індексом 1YU.
• Версія комплекту: ця позиція має виконання JING mod. B; позначення модифікації повинно відповідати потрібному варіанту.
• Кріплення: порівняйте контур кронштейна, розташування двох монтажних отворів, положення корпусу відносно кріпильної пластини та доступне місце під облицюванням.
• Підключення: перевірте форму штекерів, кількість проводів і контактів, розташування напрямних та довжину джгута.
• Інші механізми: зіставте форму корпусів, довжину циліндричної частини, конфігурацію фіксаторів і посадкові місця з демонтованими деталями.

Індекси 2JA та 1YU мають вирішальне значення під час підбору. Замки для інших поколінь JOG можуть відрізнятися кріпленням, роз’ємами й геометрією корпусу, навіть якщо належать до тієї самої категорії. Особливо уважно потрібно перевіряти скутери, які вже ремонтувалися: встановлена раніше проводка, облицювання або нештатний замок можуть відрізнятися від початкової конфігурації.

Коли комплект потребує заміни

Перевірити стан замків варто в разі утрудненого повороту механізму, непередбачуваного ввімкнення запалювання, люфту корпусу, пошкодження проводів чи роз’ємів, тріщин кріплення та зношення посадкових частин. Перед заміною потрібно виключити несправність акумулятора, з’єднань проводки й інших компонентів системи запуску. Це допомагає не замінювати справний замок через ознаки, спричинені поганим контактом в іншому місці.

Рекомендації зі встановлення

Перед демонтажем слід зафіксувати положення штатного кріплення та схему під’єднання роз’ємів. Роботи виконують із від’єднаним акумулятором. Новий корпус установлюють без перекосу, кронштейн затягують рівномірно, а джгут прокладають так, щоб він не натягувався під час повороту керма та не торкався рухомих або гарячих деталей. Штекери з’єднують до повної фіксації, не змінюючи розташування контактів.

Після складання перевіряють надійність кріплення, вільне перемикання всіх передбачених положень, увімкнення та вимкнення запалювання і дію кожного встановленого механізму. Якщо один із роз’ємів, кронштейн або додатковий корпус не відповідає знятій деталі, змінювати посадкове місце без попередньої перевірки не слід. Точний збіг версії mod. B, кріпильної геометрії та підключення забезпечує коректне встановлення комплекту на відповідний скутер.
