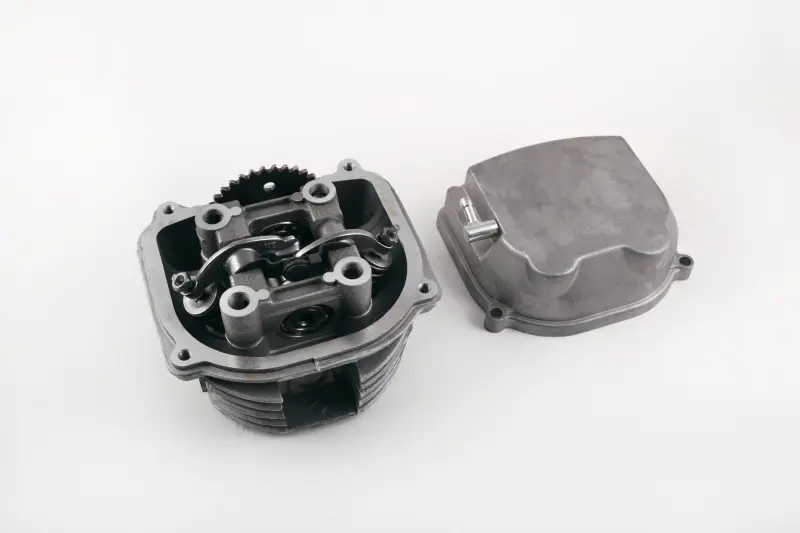

Головка циліндра 4T GY6 125 у зборі з кришкою SUNY mod B

Головка циліндра SUNY mod B для двигуна GY6 125

Головка циліндра у зборі призначена для ремонту чотиритактного двигуна GY6 об’ємом 125 см³, який застосовується на китайських скутерах. Деталь установлюється у верхній частині циліндра, утворює верхню частину камери згоряння та є основою для клапанного механізму. Виконання mod B постачається разом із кришкою, тому підходить для комплексної заміни головки, коли попередній корпус або пов’язані з ним деталі вже непридатні для подальшої роботи.

У зібраній головці встановлений клапанний механізм із коромислами та приводом газорозподілу. Таке виконання усуває потребу переносити до нового корпусу всі зношені компоненти попередньої головки. Окрема кришка закриває механізм після монтажу. Корпус має зовнішні ребра охолодження, монтажні отвори та передбачені конструкцією місця приєднання впускного й випускного трактів.

Коли потрібна заміна головки

Установлення нової головки актуальне за наявності тріщин корпусу, пошкодження привалювальної площини, зношення напрямних або сідел клапанів, а також у разі порушення герметичності камери згоряння. Такі несправності можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою двигуна, втратою тяги чи сторонніми звуками в зоні клапанного механізму. Перед заміною потрібна діагностика: подібні ознаки також виникають через неправильні зазори клапанів, порушення фаз газорозподілу або пошкодження суміжних деталей циліндро-поршневої групи.

Що перевірити під час добору

• Тип двигуна: чотиритактний GY6 125; для точного добору слід звірити позначення двигуна, зокрема поширений варіант 152QMI.
• Виконання: SUNY mod B, головка у зборі та окрема верхня кришка.
• Конфігурація: розташування кріпильних отворів, впускного й випускного каналів, свічкового отвору та деталей приводу ГРМ має відповідати демонтованій головці.
• Сполучення з циліндром: перед установленням порівнюють форму привалювальної поверхні, розташування каналів і загальну геометрію обох деталей.
• Навісні деталі: потрібно заздалегідь перевірити відповідність впускного патрубка, випускної системи, натягувача та інших деталей конкретного скутера.

Позначення GY6 охоплює кілька близьких за будовою двигунів, тому самого зазначення об’єму недостатньо для безпомилкового вибору. Головку слід зіставляти з демонтованою деталлю та кодом двигуна, а не лише з назвою моделі скутера. Особливо уважно перевіряють варіант mod B: зовні подібні головки можуть відрізнятися формою каналів, кріпленням кришки або конфігурацією газорозподільного механізму.

Монтаж і підготовка до запуску

Перед складанням очищають сполучувані поверхні та перевіряють площину циліндра, стан різьби, напрямних і деталей приводу ГРМ. Ущільнення добирають окремо за конфігурацією двигуна, якщо їх не придбали раніше. Кріплення головки затягують у визначеній для конкретного мотора послідовності та з моментом із сервісної документації. Надмірне або нерівномірне затягування здатне порушити прилягання поверхонь.

Під час установлення необхідно правильно виставити фази газорозподілу, розмістити привод за мітками та відрегулювати теплові зазори клапанів відповідно до вимог двигуна. До першого запуску також перевіряють вільне обертання механізму вручну, надійність з’єднань впуску й випуску та відсутність витоків. Після запуску контролюють звук клапанного механізму і стабільність роботи мотора. Правильний добір і точне налаштування дають змогу використовувати головку SUNY mod B як готову основу для відновлення двигуна GY6 125 без перенесення пошкодженого корпусу попередньої деталі.
