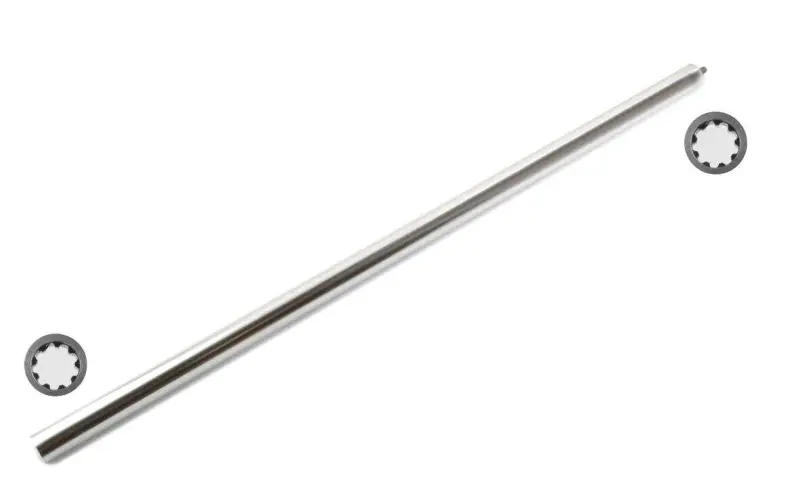

Штанга з приводним валом для мотокоси SVET 28 мм, 9×9T, 1530 мм

Штанга з приводним валом для мотокоси SVET 28 мм, 9×9T

Штанга призначена для ремонту мотокоси з прямою нерозбірною трубою та жорстким приводним валом. Вона з’єднує моторну частину інструмента з нижнім редуктором: вал проходить усередині труби й передає обертання від двигуна до різального оснащення. Таке виконання використовують для заміни зігнутої труби, зношеного вала або деталі з пошкодженими шліцьовими закінченнями.

Основні параметри виконання — зовнішній діаметр труби 28 мм, діаметр приводного вала 8 мм і довжина вала 1530 мм. Позначення 9×9T означає по дев’ять шліців на кожному кінці вала. Один кінець з’єднується з приводом із боку двигуна, а другий входить у відповідне посадкове місце нижнього редуктора. Збіг обох з’єднань потрібний для передавання обертання без перероблення суміжних деталей.

Що перевірити під час добору

Схожі за виглядом штанги мотокіс відрізняються не лише зовнішнім діаметром труби. Перед придбанням порівняйте стару деталь одразу за кількома ознаками: діаметром труби, товщиною та довжиною внутрішнього вала, кількістю шліців на обох кінцях, способом приєднання до корпусу зчеплення й редуктора. Для цієї версії потрібні труба діаметром 28 мм, вал діаметром 8 мм і шліцьове виконання 9×9T. Варіанти на сім шліців, із квадратним закінченням або трубою іншого діаметра не є прямою заміною.

• Зовнішній діаметр труби: 28 мм.
• Діаметр приводного вала: 8 мм.
• Довжина приводного вала: 1530 мм.
• Кінці вала: 9×9T, по дев’ять шліців із кожного боку.
• Призначення: мотокоси та бензинові тримери з прямою штангою відповідного виконання.

Коли потрібна заміна

Стан штанги та вала варто перевірити після удару, появи помітного вигину труби, сильної вібрації, стороннього шуму всередині штанги або припинення передавання обертання до нижнього редуктора. Окремої уваги потребують шліцьові кінці: зім’яті або істотно зношені грані погіршують зачеплення та можуть спричинити люфт. Перед заміною також перевіряють муфту з боку двигуна й посадкову частину редуктора, адже подібні ознаки іноді пов’язані із суміжними деталями.

Підготовка до встановлення

Перед монтажем зіставте нову штангу зі знятою за довжиною, діаметрами та формою обох з’єднувальних кінців. Вал має вільно розміщуватися всередині труби, а його шліци — входити у відповідні посадки без ударного припасування та сточування граней. Під час складання не перекручуйте вал і не намагайтеся компенсувати невідповідність розмірів надмірним затягуванням кріплень. Положення руків’я, підвісу та захисного кожуха відновлюють відповідно до конструкції конкретної мотокоси.

Після складання вручну перевірте, чи рівно встановлені з’єднання та чи не заклинює вал усередині труби. Перший запуск виконують короткочасно, контролюючи відсутність незвичного шуму, биття та нагрівання у місцях з’єднання. Якщо шліци не входять повністю, труба не фіксується штатним затискачем або довжина відрізняється від знятої деталі, монтаж припиняють і повторно перевіряють вибране виконання. Такий порядок дає змогу підібрати штангу за фактичними посадковими параметрами мотокоси та уникнути несумісності деталей однакового зовнішнього вигляду.
