Вилка блокування диференціала КПП мотоблока 180N/195N (9/12 к.с.) ST

Вилка блокування диференціала КПП мотоблока 180N/195N ST

Деталь призначена для механізму блокування диференціала в коробці передач мотоблоків із двигунами 180N та 195N, що відповідають заявленим варіантам потужності 9 і 12 к.с. Вилка передає рух від керування блокуванням до його внутрішніх деталей. Після ввімкнення механізм обмежує різницю в обертанні ведучих коліс, завдяки чому техніка краще зберігає тягу на пухкому ґрунті та за неоднакового опору під колесами.

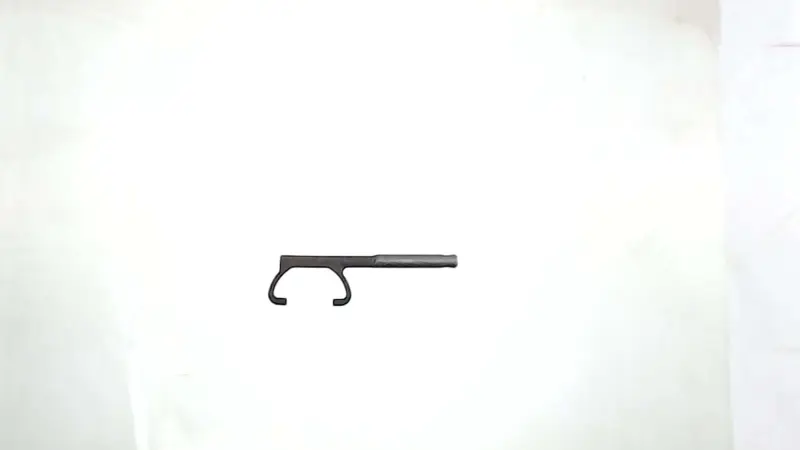

Конструкція має подовжену пряму частину та розташовану з одного краю вилкову секцію з двома загнутими захватами. Така форма розрахована на взаємодію із суміжними деталями механізму всередині КПП. Вилка належить саме до блокування диференціала: її не варто плутати з вилками перемикання передач, підвищення чи зниження діапазону, які можуть розміщуватися в тій самій коробці та відрізнятися геометрією.

Як правильно підібрати деталь

Позначення двигуна є першим орієнтиром, однак самого збігу 180N або 195N недостатньо. На мотоблоках трапляються різні виконання коробок передач і механізмів керування, тому перед замовленням потрібно зіставити нову вилку з демонтованою деталлю та будовою своєї КПП. Особливо уважно перевіряють призначення вилки, загальну форму, розташування двох захватів, довжину прямої частини, місця сполучення та напрямок вигинів.

• Призначення: механізм блокування диференціала коробки передач мотоблока.
• Заявлене застосування: техніка з позначеннями 180N та 195N.
• Відповідна потужність: 9 к.с. для варіанта 180N і 12 к.с. для варіанта 195N.
• Виконання: ST.
• Категорія деталі: внутрішні деталі КПП і механізму блокування диференціала.

Якщо стара вилка зламана або помітно деформована, під час порівняння варто враховувати не лише її поточне положення, а й розташування сусідніх деталей до розбирання. Захвати мають відповідати суміжній деталі без перекосу, а пряма частина — правильно розміщуватися відносно приводу керування. Невідповідність вигину чи посадкової конфігурації може заважати повному ввімкненню та вимкненню блокування.

Коли потрібні перевірка та заміна

Огляд вилки потрібен, якщо керування блокуванням почало переміщуватися незвично легко або туго, механізм не доходить до потрібного положення чи після розбирання КПП виявлено деформацію, тріщину або виражене зношення в місцях контакту. Такі ознаки не завжди стосуються лише вилки: одночасно перевіряють привод керування, суміжні деталі блокування, їхнє положення та свободу переміщення.

• Порівняйте конфігурацію нової та знятої вилок до початку складання.
• Перевірте стан деталей, із якими контактують обидва захвати.
• Переконайтеся, що привод переміщує вилку без заклинювання та помітного перекосу.
• До закриття корпусу вручну перевірте ввімкнення й вимкнення механізму в усьому передбаченому діапазоні.

Установлення в коробку передач

Монтаж виконують на розібраній КПП із доступом до механізму блокування диференціала. Перед установленням посадкову зону очищають, а суміжні поверхні оглядають на наявність пошкоджень. Вилку розташовують у тому самому напрямку, що й штатну деталь, заводять захвати в передбачене місце та з'єднують із приводом керування відповідно до будови конкретної коробки. Після складання механізм повинен переміщуватися послідовно, без заїдання та самовільного виходу з обраного положення.

Ця вилка підходить для ремонту блокування диференціала КПП мотоблока, коли підтверджені виконання ST, застосування 180N/195N і збіг фактичної геометрії. Точне порівняння знятої деталі та конструкції коробки допомагає уникнути плутанини зі схожими вилками перемикання й вибрати відповідну запчастину для відновлення штатного керування блокуванням.
