Вал понижувальної/підвищувальної шестерні КПП 180N/195N, 9/12 к.с., L-152, ST

Вал понижувальної та підвищувальної шестерні КПП L-152

Вал призначений для ремонту коробки передач мотоблока із силовим агрегатом сімейства 180N/195N потужністю 9/12 к.с. Деталь установлюється в трансмісії типу КПП/6 і слугує опорою для шестерні, яка бере участь у виборі пониженого або підвищеного діапазону. Такий режим дає змогу узгодити швидкість руху техніки й тягове зусилля з виконуваною роботою. Номінальна довжина вала становить 152 мм.

Призначення та конструкція

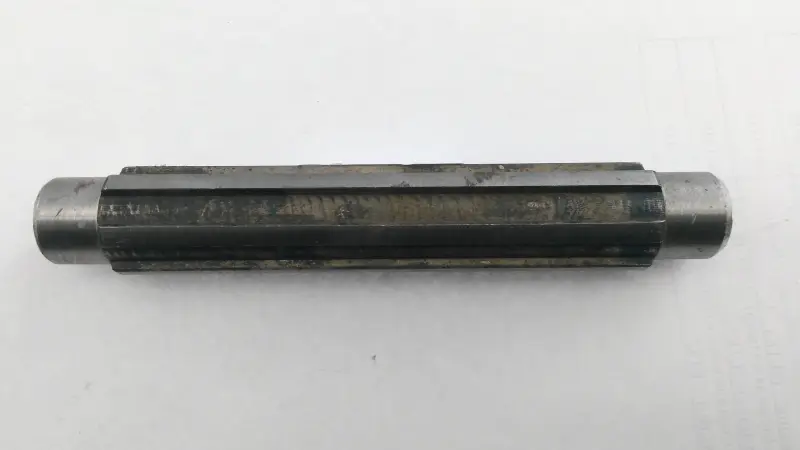

Центральна частина має поздовжні шліци, а на краях розташовані гладкі циліндричні ділянки. Шліцьовий профіль забезпечує з’єднання зі спряженою деталлю та передає обертання всередині коробки. Кінцеві ділянки задають положення вала в опорах. Геометрія цих зон має точно відповідати шестерні, посадковим місцям і внутрішній будові конкретної модифікації КПП.

Справний вал допомагає шестерні займати передбачене конструкцією положення без зайвого люфту та перекосу. Стан цієї деталі безпосередньо пов’язаний із правильним зачепленням компонентів механізму перемикання діапазонів. Під час ремонту її оцінюють разом із шестернею, опорами, фіксаторами та іншими спряженими деталями: установлення нового вала за значного зношення сусідніх поверхонь не усуне причину несправності повністю.

Коли потрібна заміна

Перевірка вала потрібна за підвищеного шуму коробки, ударів під час увімкнення діапазону, самовільного вимикання передачі або виявленого люфту. Після розбирання звертають увагу на стан шліців, рівність циліндричних ділянок і відсутність пошкоджень, які заважають вільній посадці шестерні. Сліди значного вироблення, деформація, відколи на спряженій шестерні та помітний люфт потребують комплексного огляду механізму.

Що перевірити перед замовленням

• Тип деталі: потрібен саме вал понижувальної та підвищувальної шестерні, а не первинний, вторинний чи проміжний вал КПП.
• Довжина: номінальний розмір цієї позиції — 152 мм. Його потрібно зіставити з демонтованою деталлю.
• Виконання коробки: позиція належить до трансмісії типу КПП/6. Коробки мотоблоків однакової потужності можуть мати різне внутрішнє компонування.
• Посадкова геометрія: порівняйте загальну форму, довжину шліцьової зони, профіль шліців, діаметри та довжину крайніх циліндричних ділянок.
• Застосування: заявлена версія розрахована на мотоблоки 180N/195N потужністю 9/12 к.с.; сам збіг позначення двигуна не замінює перевірку самої КПП.

Для впевненого підбору старий вал вимірюють після зняття й очищення. Особливо уважно перевіряють не лише загальну довжину, а й переходи між шліцьовою та гладкими частинами: навіть невелика відмінність посадок може завадити складанню або правильному положенню шестерні.

Рекомендації зі встановлення

Монтаж виконують за розібраної коробки передач. Перед складанням очищають посадкові місця та перевіряють спряжену шестерню, опори й фіксувальні деталі. Шестерня повинна переміщуватися та розташовуватися на валу так, як передбачено будовою конкретної КПП, без заклинювання і надмірного бокового люфту. Не варто компенсувати зношені посадки примусовим запресовуванням або випадковими прокладками.

Після встановлення механізм складають із дотриманням схеми та регулювань конкретної моделі мотоблока. До повноцінної експлуатації перевіряють увімкнення пониженого й підвищеного діапазонів, відсутність стороннього шуму та правильність роботи коробки без підвищеного навантаження. Такий підхід дає змогу одночасно оцінити результат ремонту та своєчасно виявити несправність спряжених деталей.
