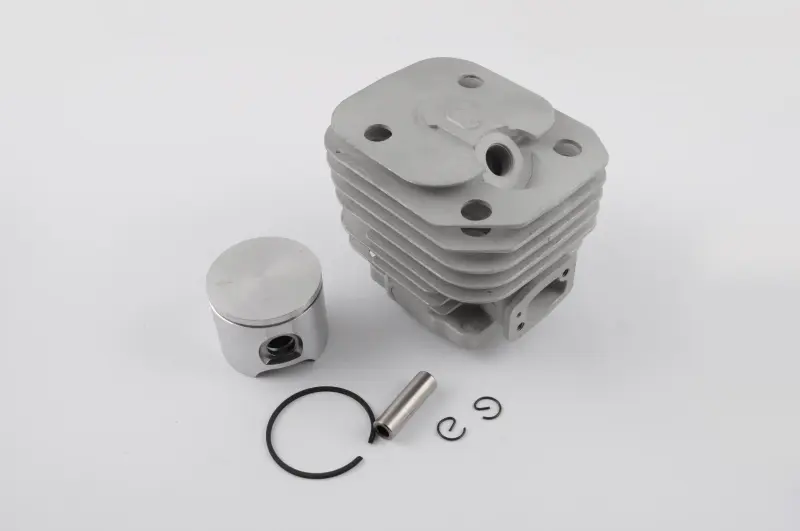

Циліндро-поршнева група Ø48 мм для бензопили Husqvarna 61

ЦПГ Ø48 мм для ремонту Husqvarna 61

Комплект призначений для ремонту двигуна бензопили Husqvarna 61, коли циліндр, поршень або кільця зношені чи пошкоджені. Циліндро-поршнева група утворює камеру згоряння, забезпечує стискання паливної суміші та перетворює тиск газів на рух колінчастого вала. Стан цих деталей безпосередньо пов’язаний із компресією, упевненим запуском і здатністю двигуна зберігати тягу під навантаженням.

Основний розмір комплекту — діаметр циліндра 48 мм. Він має відповідати виконанню бензопили, яку ремонтують: самої назви Husqvarna 61 недостатньо для вибору без перевірки встановленої деталі. Перед замовленням порівняйте діаметр, форму циліндра, розташування кріпильних отворів, конфігурацію впускного та випускного вікон, а також місця приєднання сусідніх деталей. Таке зіставлення особливо важливе для пил різних років випуску та техніки, яку вже ремонтували.

Склад і призначення деталей

До складу ЦПГ входять циліндр, поршень, поршневі кільця, палець і стопорні кільця пальця. Циліндр спрямовує рух поршня та утворює поверхню, по якій працюють кільця. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення після складання. Заміна цих сполучених деталей комплектом дає змогу не поєднувати новий поршень із циліндром, що має задири, помітне вироблення або пошкоджену поверхню.

• Сумісна модель: бензопила Husqvarna 61.
• Діаметр циліндра: 48 мм.
• Тип деталі: циліндро-поршнева група двигуна.
• Основні компоненти: циліндр, поршень, кільця, поршневий палець і його фіксатори.

Коли потрібна заміна

Підставою для діагностики ЦПГ стають зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум, задири на поршні або циліндрі, пошкодження днища поршня та зношення кільцевих канавок. Подібні прояви можуть мати й інші причини, тому перед розбиранням перевіряють подавання пального, герметичність картера та з’єднань, налаштування карбюратора, запалювання і випуск. Рішення про заміну приймають після огляду деталей та вимірювання циліндра, а не лише за поведінкою пили.

Підготовка до встановлення

Монтаж ЦПГ потребує повного очищення посадкових поверхонь і внутрішньої порожнини від нагару, залишків прокладки, абразивного пилу та уламків пошкоджених деталей. Одночасно перевіряють шатун, голчастий підшипник верхньої головки, колінчастий вал і стан кріплення. Поршень установлюють у правильній орієнтації відносно випускного вікна згідно з його позначенням і ремонтною документацією конкретної версії пили. Кільця розміщують за установними штифтами в канавках, обережно стискають під час введення поршня в циліндр і контролюють надійну посадку обох фіксаторів пальця.

До складання підготуйте відповідні прокладки та оцініть придатність підшипника пальця: їх наявність потрібно перевіряти окремо. Кріплення циліндра затягують рівномірно з моментом, передбаченим сервісною документацією Husqvarna 61. Після монтажу необхідно переконатися у вільному русі механізму без заклинювання, перевірити герметичність з’єднань і налаштувати двигун. Причину попереднього пошкодження також усувають до запуску: неправильна паливна суміш, підсмоктування повітря, забруднене охолодження або некоректне регулювання здатні швидко пошкодити нові деталі.

Цей комплект підходить для відновлення штатної циліндро-поршневої частини Husqvarna 61 із діаметром 48 мм. Для впевненого підбору використовуйте зняті циліндр і поршень як зразок геометрії та доручайте складання фахівцеві, якщо немає інструменту й досвіду ремонту двотактних двигунів.
