Пара шестерень нижнього редуктора мотокоси 4Т

Шестерні нижнього редуктора мотокоси 4Т

Зубчаста пара призначена для ремонту нижнього кутового редуктора чотиритактної мотокоси. Шестерні передають обертання від приводного вала до вихідної частини редуктора, на якій установлюється різальне оснащення. Заміна цієї пари дає змогу відновити зачеплення всередині редуктора, якщо його корпус, посадкові місця та інші деталі залишаються придатними до експлуатації.

Призначення та конструкція

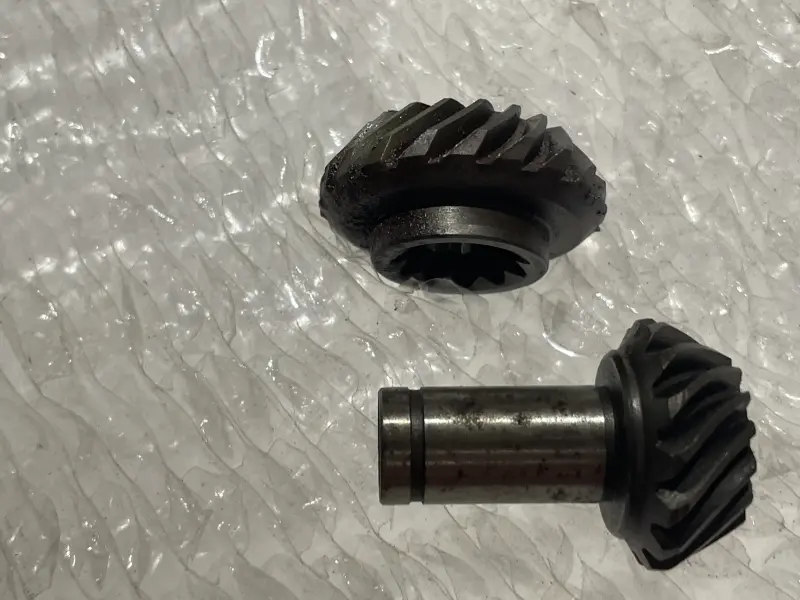

Пара складається з двох взаємодіючих конічних шестерень. Одна деталь має подовжену циліндричну хвостову частину, друга — центральний шліцьовий отвір. Конічна форма зубчастих вінців забезпечує передавання обертання між валами, розташованими під кутом один до одного. Таке рішення застосовується в нижньому редукторі мотокоси для приводу ножа або іншого різального оснащення, передбаченого виробником техніки.

Потреба в ремонті може проявлятися гулом чи стуком у нижній частині штанги, ривками під час обертання оснащення, збільшеним люфтом, заїданням або пошкодженням зубців. Подібні ознаки виникають також у разі зношення підшипників, валів і посадкових місць. Перед заміною шестерень редуктор потрібно розібрати та перевірити повністю, щоб нова пара працювала зі справними суміжними деталями.

Що порівняти перед замовленням

• Виконання редуктора: деталь призначена для варіанта мотокоси 4Т, однак це позначення не робить її універсальною для всіх чотиритактних моделей.
• Геометрію пари: порівняйте форму обох старих шестерень, напрямок і кут зубців, кількість зубців, зовнішні діаметри та взаємне розташування деталей.
• Посадкові ділянки: перевірте довжину й діаметри циліндричної частини, розміри уступів, форму хвостовика, а також конфігурацію внутрішнього шліцьового отвору.
• З’єднання з валами: обидві шестерні мають відповідати приводному та вихідному валам конкретного редуктора без перекосу, надмірного люфту й примусового встановлення.
• Стан корпусу: пошкоджені посадкові місця або зношені підшипники здатні порушити положення шестерень навіть за правильного добору зубчастої пари.

Рекомендації щодо встановлення

Шестерні рекомендовано встановлювати разом, оскільки сильно зношена відповідна деталь не забезпечує нормального контакту з новим зубчастим вінцем. До складання внутрішню порожнину редуктора очищають від металевих частинок, забруднень і залишків старого мастильного матеріалу. Підшипники, вали та кріплення перевіряють на люфт, заїдання й пошкодження.

Після розміщення деталей контролюють вільне та рівномірне обертання протягом повного оберту. Зачеплення не повинно заклинювати в окремих положеннях, а вали мають зберігати правильне положення в корпусі. Для обслуговування застосовують мастильний матеріал і порядок складання, передбачені виробником конкретної мотокоси: невідповідний склад або неправильне заповнення редуктора можуть погіршити його роботу.

Після встановлення різального оснащення проводять коротку перевірку без високого навантаження. Потрібно переконатися у відсутності стороннього шуму, ударів, надмірного нагрівання та помітного люфту. Якщо обертання залишається нерівномірним, експлуатацію припиняють і повторно перевіряють посадку шестерень, стан підшипників та відповідність обраної пари старим деталям.

Для точного добору краще розібрати редуктор до замовлення, очистити зняті шестерні та послідовно зіставити всі розміри й особливості зачеплення. Збігу лише за позначенням «4Т» або загальним зовнішнім виглядом недостатньо: вирішальне значення мають обидві посадки, параметри зубчастих вінців і з’єднання з валами.
