Голчастий підшипник верхньої головки шатуна 12×15×16,5 мм Yamaha JOG 90

Голчастий підшипник шатуна Yamaha JOG 90

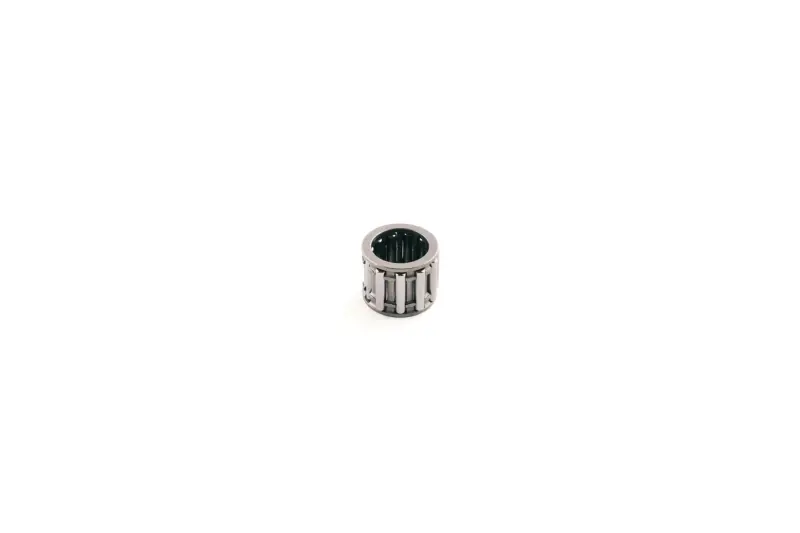

Сепаратор 12×15×16,5 мм установлюється у верхній головці шатуна двигуна Yamaha JOG 90 та працює у з’єднанні шатуна з поршневим пальцем. Це голчастий підшипник із циліндричними роликами, розміщеними в компактній обоймі. Він забезпечує рухоме з’єднання між поршнем і шатуном, даючи поршневому пальцю змогу повертатися під час зворотно-поступального руху поршня.

Деталь належить до поршневої групи та використовується під час ремонту з’єднання поршня із шатуном. Голчаста конструкція підходить для місця з обмеженим радіальним простором і сприймає радіальне навантаження, що виникає під час роботи кривошипно-шатунного механізму. Справний стан підшипника особливо важливий для нормального переміщення поршневого пальця без заклинювання та надмірного люфту.

Розміри та призначення

• Внутрішній діаметр: 12 мм — розмір під поршневий палець.
• Зовнішній діаметр: 15 мм — розмір посадки у верхній головці шатуна.
• Ширина: 16,5 мм — осьова довжина підшипника.
• Тип деталі: голчастий підшипник, або сепаратор, верхньої головки шатуна.
• Застосування: двотактний скутер Yamaha JOG 90.

Розмір записаний у послідовності 12×15×16,5 мм: внутрішній діаметр, зовнішній діаметр та ширина. Для правильного добору мають збігатися всі три значення. Збігу лише діаметра поршневого пальця недостатньо: підшипник повинен одночасно відповідати отвору верхньої головки шатуна та вільному простору між бобишками поршня.

Коли потрібна заміна

Перевірка сепаратора потрібна під час розбирання поршневої групи, заміни поршня чи пальця, а також у разі появи металевого стуку у верхній частині циліндра. Підставою для встановлення нової деталі є пошкоджені або потемнілі ролики, сліди перегрівання, викришування, деформація обойми, заїдання під час обертання чи відчутний радіальний люфт з’єднання. Використовувати підшипник із випалими, перекошеними або пошкодженими голками не можна.

Зношення необхідно оцінювати разом зі станом спряжених поверхонь. Новий сепаратор не усуває пошкодження поршневого пальця або отвору шатуна. Перед складанням палець перевіряють по всій контактній зоні: на ньому не повинно бути задирів, східчастого вироблення та слідів прихоплення. Отвір верхньої головки також очищають і оглядають. Якщо посадкові поверхні пошкоджені або їхні розміри вийшли за межі, визначені виробником двигуна, відповідні деталі ремонтують чи замінюють.

Добір і встановлення

Перед замовленням порівняйте розміри демонтованого підшипника та поршневого пальця зі значеннями 12×15×16,5 мм, а також уточніть модифікацію двигуна скутера. Назва Yamaha JOG охоплює різні виконання, тому орієнтуватися лише на зовнішній вигляд техніки недостатньо. Для цієї позиції підтверджене застосування на Yamaha JOG 90; сумісність із JOG іншого об’єму або з мотором іншої серії без перевірки не передбачається.

Монтаж виконують на чистих деталях із розібраною поршневою групою. Сепаратор розміщують у верхній головці шатуна, після чого через поршень і підшипник установлюють палець. Під час складання застосовують мастильний матеріал і послідовність операцій, передбачені настановою для конкретного двигуна. Голки мають залишатися на своїх місцях, а палець — проходити без ударів, перекосу та закушування. Після встановлення перевіряють вільний шарнірний рух шатуна і правильне розташування фіксаторів поршневого пальця.

Підшипник 12×15×16,5 мм призначений для локального ремонту з’єднання поршня із шатуном Yamaha JOG 90. Точний збіг трьох розмірів і справність спряжених деталей допомагають скласти з’єднання без ненормального люфту та уникнути повторного розбирання двигуна через помилковий добір.
