Пелюсткова пластина клапана Suzuki AD, 3 пелюстки

Пелюсткова пластина клапана Suzuki AD

Пластина з трьома пелюстками призначена для ремонту впускного пелюсткового клапана двотактних скутерів Suzuki AD. Вона встановлюється в корпус клапана та керує рухом паливоповітряної суміші у впускному тракті: під час розрідження пелюстки відкривають прохід у напрямку двигуна, а після зміни тиску закриваються, перешкоджаючи зворотному викиду суміші до карбюратора. Така деталь потрібна, коли корпус клапана придатний до подальшої експлуатації, але його пластина деформована, пошкоджена або вже не прилягає щільно до посадкової поверхні.

Призначення та конструкція

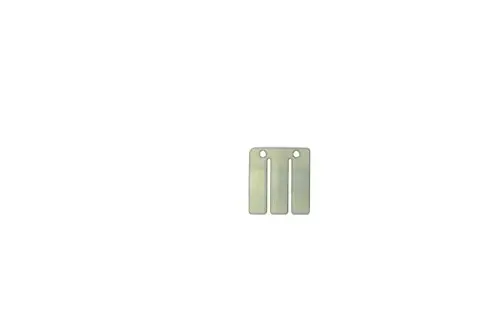

Деталь виготовлена як цілісна пластина з трьома поздовжніми робочими пелюстками та двома кріпильними отворами у верхній частині. Пелюстки працюють разом із корпусом та обмежувачем ходу клапана. Їх вільне відкривання забезпечує надходження суміші, а щільне закривання підтримує правильний напрямок потоку у впуску. Пластина належить саме до пелюсткового впускного клапана двотактного двигуна та не є впускним чи випускним клапаном головки циліндра.

Стан пелюсток безпосередньо впливає на роботу впуску. Деформація, нещільне прилягання або пошкодження крайок можуть супроводжуватися ускладненим запуском і нестабільною роботою двигуна на холостому ходу. Під час діагностики потрібно перевірити не лише пластину, а й площину корпусу, посадкові поверхні, обмежувач ходу та кріплення: нова деталь має прилягати без помітного проміжку й вільно повертатися в закрите положення.

Що перевірити перед вибором

• Модель техніки: пластина розрахована на застосування в пелюстковому клапані Suzuki AD; у товарних даних зазначені двотактні двигуни об’ємом 50–110 см³.
• Форма: порівняйте зовнішній контур деталі та ширину верхньої спільної частини зі старою пластиною.
• Конфігурація: потрібен варіант із трьома поздовжніми пелюстками, об’єднаними в одну пластину.
• Кріплення: перевірте розташування та відстань між двома отворами, а також відповідність гвинтам і корпусу наявного клапана.
• Посадка: крайки пелюсток повинні перекривати вікна корпусу в тих самих положеннях, що й демонтована деталь.

Позначення Suzuki AD охоплює техніку різних років і виконань, тому самої назви моделі недостатньо для безпомилкового підбору. Перед монтажем зіставте нову пластину зі знятою за контуром, кількістю пелюсток, розташуванням отворів і геометрією вікон корпусу. Якщо старий клапан має іншу кількість кріплень, відрізняється шириною каналів або формою обмежувача, знадобиться інша модифікація деталі.

Монтаж і перевірка після ремонту

Пластину встановлюють на чисту рівну поверхню корпусу в початковому напрямку, зберігаючи штатне положення обмежувача. Під пелюстками не повинні залишатися забруднення, рештки ущільнень або частинки, що заважають закриванню. Кріплення затягують рівномірно, не допускаючи перекосу та надмірного стискання тонкої пластини. Після складання кожна пелюстка повинна вільно відхилятися в дозволений обмежувачем бік, повертатися до сідла та прилягати по всій робочій крайці.

Якщо корпус зношений, посадкова площина пошкоджена або обмежувач деформований, заміни лише пластини може бути недостатньо — тоді перевіряють клапан у зборі. За справного корпусу правильно підібрана пластина відновлює односторонню роботу впуску та допомагає усунути зворотний викид суміші, пов’язаний із нещільним закриванням пелюсток.
