Пелюстка пелюсткового клапана Honda Dio

Пелюстка пелюсткового клапана Honda Dio

Ця пелюстка призначена для ремонту впускного вузла скутера Honda Dio з пелюстковим клапаном. Тонка робоча пластина забезпечує одностороннє проходження паливоповітряної суміші через впуск. Її встановлюють замість штатної деталі, якщо та пошкоджена, деформована, має відколи, втратила початкову форму або вже не прилягає щільно до посадкової поверхні клапанного блока.

Пелюстковий клапан працює у впускній системі двотактного двигуна та не належить до клапанів головки циліндра. Під дією розрідження на впуску пелюстки відкриваються й пропускають суміш, а за зворотної зміни тиску закривають прохід. Для належної роботи вузла пластина має рівно та щільно прилягати до поверхні блока. Тому стан пелюсток варто перевіряти за нестабільної роботи двигуна, ускладненого запуску, а також під час розбирання й обслуговування впускного тракту.

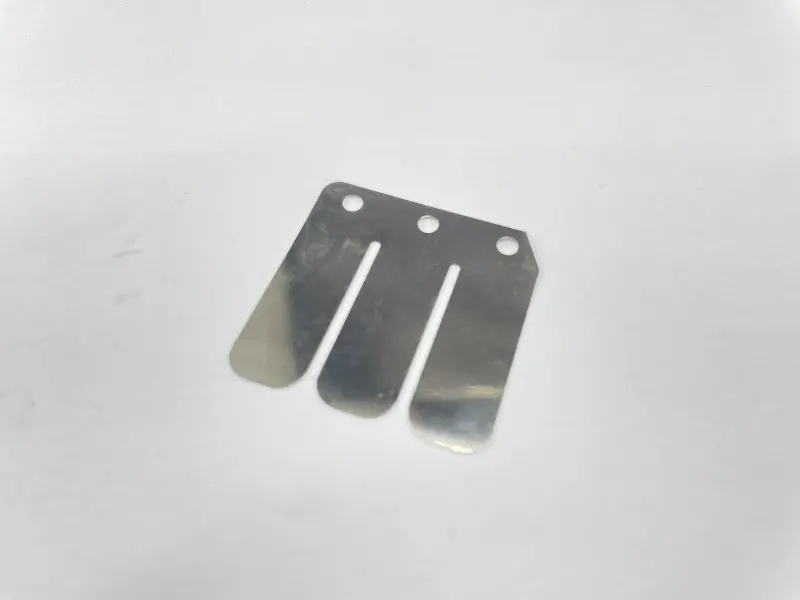

Деталь виконана як спільна пластина з трьома робочими пелюстками та трьома кріпильними отворами. Така конфігурація призначена для відповідного клапанного блока Honda Dio. Якщо основа блока справна, заміна пластини дає змогу відремонтувати впускний вузол без придбання клапанного блока в зборі.

Коли потрібна заміна

Огляньте зняту пелюстку після розбирання впуску. Підставою для заміни є помітна деформація, відколи, втрата форми або нещільне прилягання до робочої поверхні. Водночас потрібно перевірити не лише пластину, а й основу клапанного блока: її стан безпосередньо впливає на закривання пелюсток. Забруднення чи пошкодження посадкової поверхні можуть заважати робочим пластинам займати правильне положення.

Як правильно дібрати деталь

Перед замовленням обов’язково зіставте нову пластину зі старою. Перевірте кількість робочих пелюсток, розташування трьох кріпильних отворів, загальний контур і розмір робочої частини. Добирати деталь лише за моделлю Honda Dio або зовнішньою схожістю не варто: скутери можуть мати різні покоління та виконання впускних вузлів. Навіть невелика невідповідність отворів чи обрисів пластини не дасть правильно встановити її на наявний клапанний блок.

Найзручніше виконувати порівняння після зняття старої деталі, коли добре видно форму посадкової частини та схему кріплення. Усі основні елементи мають збігатися за конфігурацією. Такий підхід допомагає вибрати пелюстку саме для відновлення штатної конструкції впуску, а не намагатися пристосувати пластину з іншим розташуванням кріпильних точок або відмінним контуром.

Установлення та перевірка

Перед монтажем очистьте посадкову зону й уважно огляньте поверхню, до якої прилягають робочі пелюстки. На ній не повинно залишатися забруднень, що перешкоджають їх повному закриванню. Установлюйте пластину в правильному положенні, без перекосу, та обережно затягуйте штатне кріплення. Під час монтажу важливо не пошкодити тонку деталь і не затиснути її кріпленням за межами передбаченої зони.

Після складання перевірте положення кожної з трьох пелюсток. Вони мають бути розташовані рівно, вільно працювати та щільно прилягати до відповідної поверхні. Перекіс пластини, забруднення посадкового місця або необережне затягування можуть порушити роботу впуску. Правильно дібрана й установлена пелюстка відновлює штатну конструкцію клапанного блока після діагностики та ремонту.
