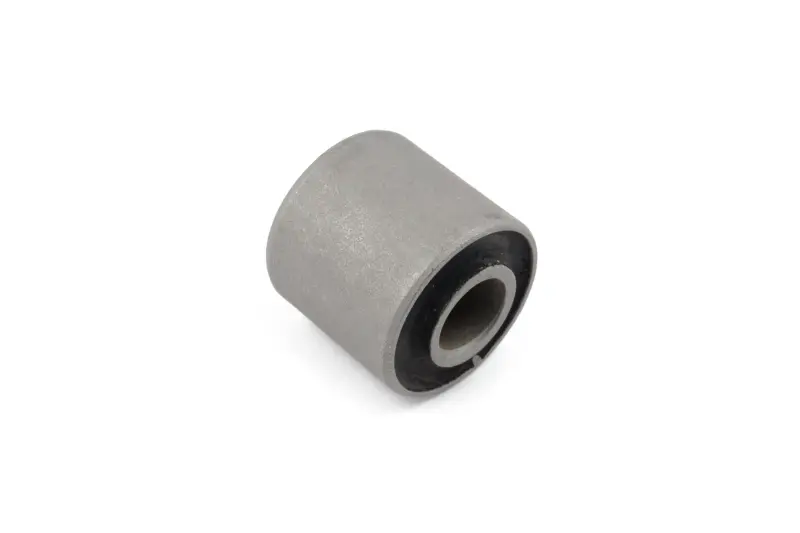

Сайлентблок EVO 34×30×10 мм (D×L×d)

Сайлентблок EVO 34×30×10 мм

Сайлентблок EVO призначений для ремонту вузлів мототехніки, у яких використовується пружна втулка з внутрішньою металевою гільзою. Деталь установлюється між з’єднаними елементами, зменшує передавання робочих вібрацій і допомагає утримувати вузол у передбаченому положенні під час його ходу. Таке виконання дає змогу уникнути жорсткого контакту металу з металом у справному з’єднанні.

Розмір сайлентблока подано у форматі D×L×d: зовнішній діаметр — 34 мм, довжина — 30 мм, внутрішній діаметр — 10 мм. Кожен із цих параметрів має значення. Зовнішній діаметр повинен відповідати посадковому отвору, довжина — ширині місця встановлення, а отвір внутрішньої втулки — діаметру кріпильного пальця або болта. Розбіжність навіть за одним значенням може завадити монтажу, спричинити неправильне положення деталі або залишити люфт.

Сайлентблок застосовують під час обслуговування кріплень та елементів підвіски. Його також можна встановлювати при ремонті маятникового вузла, якщо конструкція конкретної мототехніки передбачає втулку саме такого розміру. Еластична вставка сприймає робочі коливання, внутрішня металева гільза утворює отвір під кріплення, а зовнішня обойма забезпечує встановлення деталі в посадкове місце.

Стан з’єднання варто перевірити, якщо з’явився вільний хід, стукіт у зоні кріплення, помітне зміщення вузла або виражене зношення старої втулки. Планова заміна доречна й тоді, коли під час розбирання виявлено пошкодження чи знос сайлентблока. Нова деталь допоможе відновити роботу з’єднання за умови правильного підбору та належного стану спряжених поверхонь.

Як правильно підібрати

Перед замовленням зніміть старий сайлентблок і виконайте вимірювання штангенциркулем. Окремо перевірте зовнішній діаметр, повну довжину та внутрішній діаметр металевої втулки. Порівнюйте значення 34, 30 і 10 мм разом: збігу лише зовнішнього діаметра недостатньо. Зовнішня подібність деталей або назва моделі мототехніки також не замінюють перевірки фактичних розмірів і конкретного місця монтажу.

Разом із втулкою огляньте посадковий отвір, кріпильний палець або болт і сусідні деталі вузла. Зношені спряжені поверхні здатні зберегти вільний хід навіть після встановлення нового сайлентблока. Якщо посадкове місце пошкоджене або кріплення має помітний знос, це потрібно врахувати ще до складання з’єднання.

Установлення

Перед монтажем ретельно очистьте посадкове місце від забруднень і залишків, які можуть завадити рівному встановленню. Запресовуйте сайлентблок обережно, без перекосу, постійно контролюючи його положення відносно посадкового отвору. Зміщення або неправильне спрямування під час монтажу може не дати деталі зайняти передбачене конструкцією місце.

Після встановлення зберіть вузол і переконайтеся, що кріплення проходить крізь внутрішню втулку, а з’єднані елементи розташовані правильно. Додатково перевірте, чи немає небажаного люфту та перекосу. Сайлентблок EVO 34×30×10 мм підходить для відновлення з’єднання в тих вузлах мототехніки, де розміри знятої деталі та місця встановлення повністю відповідають зазначеним параметрам.
