Набір прокладок двигуна 4T CB125 (TM)

Набір прокладок двигуна 4T CB125 (TM)

Комплект призначений для обслуговування чотиритактних мотоциклетних двигунів типу CB125 з робочим об’ємом 125 см³. Його застосовують під час розбирання мотора, коли потрібно замінити ущільнення між спряженими деталями, кришками та корпусними частинами. Така заміна допомагає відновити щільність з’єднань після ремонту й підготувати двигун до правильного складання без повторного використання знятих прокладок.

Призначення комплекту

Прокладки розділяють поверхні деталей двигуна, що стикаються, та ущільнюють передбачені конструкцією з’єднання. З часом вони можуть втрачати початкову форму, пошкоджуватися під час зняття кришок або частково залишатися на поверхні. Тому після розбирання відповідного з’єднання стару прокладку зазвичай замінюють новою, підібраною за контуром, отворами та місцем установлення.

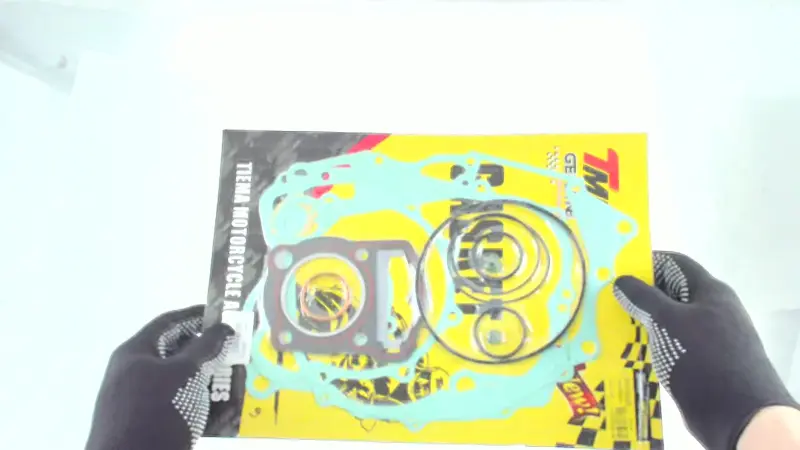

Набір розрахований на ремонт, для якого потрібні одразу кілька прокладок та ущільнювальних кілець. У ньому представлені плоскі фігурні прокладки різних форматів, великі й малі кільця. Такий склад зручний під час послідовного розбирання кількох частин двигуна: майстер може заздалегідь розкласти деталі за місцями встановлення та не підбирати кожне потрібне ущільнення окремо в процесі складання. Точна кількість використаних позицій залежить від обсягу ремонту та виконання конкретного мотора.

Сумісність і підбір

Основні орієнтири для вибору — чотиритактна схема, об’єм 125 см³ і позначення CB125. Для цієї позиції також заявлене застосування на Honda CB125, Kymco Pulsar 125, Lifan LF125, Shineray XY125GY-6, Viper ZS125A та ZS150J, Zongshen ZS125, ZUBR 125ZH. Водночас назву мотоцикла не варто використовувати як єдиний критерій: у межах однієї моделі можуть траплятися двигуни різних модифікацій.

Перед замовленням перевірте позначення та фактичне виконання встановленого двигуна. Зіставте зі знятими прокладками зовнішній контур, розташування кріпильних отворів, форму внутрішніх каналів і діаметри круглих ущільнень. Особливо уважно порівнюють прокладки циліндрової частини та бічних кришок: подібні за назвою мотори можуть відрізнятися геометрією з’єднань. Якщо двигун уже ремонтували або замінювали, орієнтуватися потрібно саме на встановлений агрегат, а не лише на модель і рік мотоцикла.

Підготовка до встановлення

До початку складання деталі з набору розкладають за відповідними з’єднаннями та звіряють із демонтованими зразками. Залишки старого ущільнення обережно видаляють, не пошкоджуючи спряжені площини. Поверхні очищають від забруднень і слідів попереднього складу, після чого перевіряють їхній стан. Нова прокладка має лягти рівно, без зміщення, перекриття отворів або натягу.

• Тип: комплект прокладок та ущільнювальних кілець для двигуна.
• Виконання двигуна: чотиритактне.
• Клас робочого об’єму: 125 см³.
• Позначення сумісності: CB125.
• Сфера застосування: обслуговування двигуна після розбирання його ущільнюваних з’єднань.

Порядок затягування кріплення, момент затягування та потребу в додатковому герметизувальному складі визначають за настановою для конкретного двигуна. Не слід наносити такий склад автоматично на кожну прокладку: спосіб монтажу залежить від місця з’єднання. Після складання перевіряють відсутність підтікань і коректність роботи двигуна. Уважне звіряння до встановлення зменшує ризик повторного розбирання через невідповідність форми або пропущене ущільнення.
