Двостороння лапка перемикання передач 4T CG125/CG150 ST

Двостороння лапка перемикання передач 4T CG125/CG150 ST

Лапка призначена для керування коробкою передач на мотоциклах із чотиритактними двигунами сімейства CG125 та CG150. Вона встановлюється на зовнішній шліцьовий вал перемикання й передає рух ноги механізму вибору передачі. Двостороння схема дає змогу натискати на важіль передньою або задньою частиною стопи, тому деталь підходить для мотоциклів, у яких застосовується педаль типу «носок–п’ята».

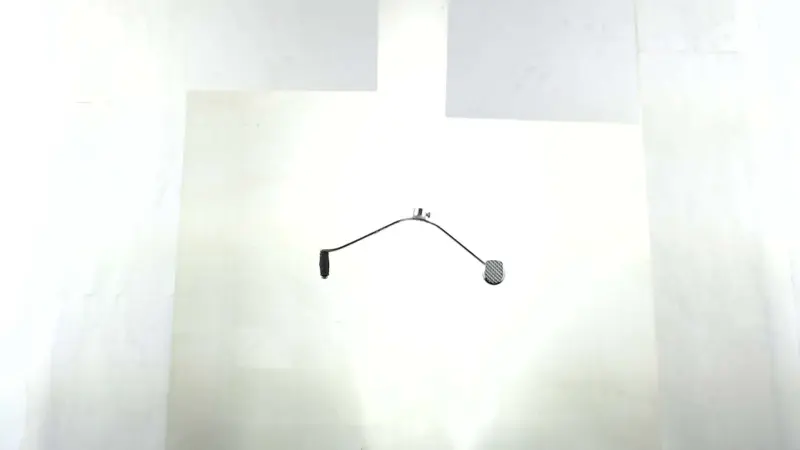

Конструкція складається з вигнутого важеля, центрального рознімного кріплення на вал і двох контактних майданчиків різної форми. На одному кінці розташована компактна циліндрична опора, на іншому — розширений рифлений майданчик. Центральний затискач стягується болтом та утримує лапку на шліцах. Таке компонування забезпечує безпосередній механічний зв’язок між рухом педалі й валом перемикання без окремої тяги.

Що перевірити під час добору

Позначення CG125/CG150 вказує на сімейство техніки, проте мотоцикли різних виробників і років випуску можуть відрізнятися навісними деталями. Перед замовленням порівняйте нову лапку зі знятою деталлю та місцем її встановлення.

• Посадку на вал: мають збігатися діаметр, профіль і кількість шліців. Лапку з невідповідною посадкою не можна встановлювати із силою або припасовувати ударами.
• Спосіб фіксації: перевірте розташування прорізу затискача та стяжного болта відносно старої педалі.
• Загальну геометрію: порівняйте вигин важеля, його відступ від двигуна та відстань між переднім і заднім майданчиками.
• Вільний простір: обидві сторони педалі не повинні торкатися кришки двигуна, підніжки, рами чи інших деталей під час повного ходу.
• Положення стопи: висота й кут лапки мають забезпечувати зручне натискання носком і п’ятою без постійного контакту із взуттям.

Коли потрібна заміна

Лапку замінюють після деформації важеля, пошкодження контактного майданчика, зношення посадкових шліців або послаблення затискного з’єднання. Погнута деталь змінює звичне положення педалі та може торкатися сусідніх частин мотоцикла. Зношена посадка проявляється люфтом: лапка рухається на валу, а перемикання стає менш чітким. Якщо шліци пошкоджені також на самому валу, встановлення лише нової педалі може не усунути несправність — стан обох спряжених поверхонь потрібно оцінити до складання.

Встановлення та регулювання

Перед монтажем очистьте зовнішні шліци вала та переконайтеся, що на них немає зім’ятих ділянок і забруднень. Лапку встановлюють у положенні, яке забезпечує зручний рух стопи та достатній проміжок до навколишніх деталей. Після вибору кута затискач фіксують штатним болтом відповідного розміру. Педаль повинна рівно сідати на шліци без перекосу; забивати її на вал не слід.

Після закріплення послідовно перевірте переміщення обох майданчиків і повернення важеля. Перевірку виконують на нерухомому мотоциклі: лапка не повинна провертатися на валу, заїдати або торкатися нерухомих деталей. Далі перевіряють увімкнення передач і повторно оглядають кріплення. Якщо зберігаються надмірний люфт, неповне повернення чи пропуски перемикань, необхідно діагностувати вал і внутрішній механізм коробки.

Модель ST обирайте як заміну педалі аналогічної двосторонньої форми для 4T CG125/CG150. Основними критеріями залишаються точний збіг шліцьової посадки, положення затискача, вигину та монтажних проміжків, адже саме позначення об’єму двигуна не підтверджує однакову конструкцію всіх модифікацій.
