Обгінна муфта стартера Active у зборі ST

Обгінна муфта стартера Active у зборі ST

Вузол призначений для системи електричного запуску мопедів Active. Під час увімкнення стартера він передає обертання до механізму прокручування двигуна, а після запуску переходить у режим вільного ходу. Завдяки цьому двигун може набрати оберти без зворотного передавання обертання на стартер. Деталь постачається у складеному вигляді та підходить для ремонту, коли муфту потрібно замінити повністю зі збереженням штатної схеми пускового механізму.

Як працює обгінна муфта

Принцип дії ґрунтується на передаванні крутного моменту лише в одному напрямку. Поки стартер прокручує двигун, муфта замикає привід і бере участь у запуску. Коли двигун починає обертатися швидше за стартер, зв’язок автоматично припиняється, а зовнішня частина вузла дістає можливість вільного ходу. Така послідовність не дає вже запущеному мотору розкручувати привід стартера.

Цю деталь не слід плутати зі звичайним зчепленням трансмісії або лише з ротором генератора. Обгінна муфта належить до механізму електричного запуску. У картках точного товару вона представлена в розділі обгінних муфт і шестерень стартера для китайських мопедів та пітбайків, а позначення Active визначає основне модельне призначення.

Коли вузол потребує перевірки

Діагностика обгінної муфти доречна, якщо електростартер обертається, але колінчастий вал не прокручується або привід вмикається із затримкою та прослизанням. Додатковими приводами для огляду можуть бути повторювані удари, хрускіт чи нестабільне зачеплення під час запуску. Ці ознаки не завжди вказують лише на муфту: подібна поведінка можлива через зношення сполучених шестерень, несправність стартера або недостатню потужність акумулятора. Тому перед заміною перевіряють увесь пусковий механізм.

Зняту деталь оглядають на наявність пошкоджень посадкових поверхонь, кріпильних точок і частин, що взаємодіють із приводом. Муфта має впевнено передавати обертання в передбаченому напрямку та вільно провертатися у протилежному. Заклинювання в обох напрямках або прослизання під навантаженням порушує нормальну роботу стартера.

Що порівняти перед замовленням

Мопеди сімейства Active мають різні модифікації, тому самої назви моделі недостатньо для безпомилкового добору. Порівняйте стару й нову деталі за загальною формою, діаметрами сполучених частин, центральною посадкою та розташуванням трьох кріпильних отворів. Також потрібно перевірити конструкцію пов’язаної шестерні, напрямок роботи муфти й спосіб з’єднання із сусідніми деталями. Якщо двигун раніше ремонтували, орієнтуйтеся на фактично встановлений механізм, а не лише на позначення мопеда.

• Тип деталі: обгінна муфта стартера.
• Модельне призначення: мопеди Active.
• Виконання: складений вузол.
• Принцип роботи: передавання обертання в один бік і вільний хід у зворотний.

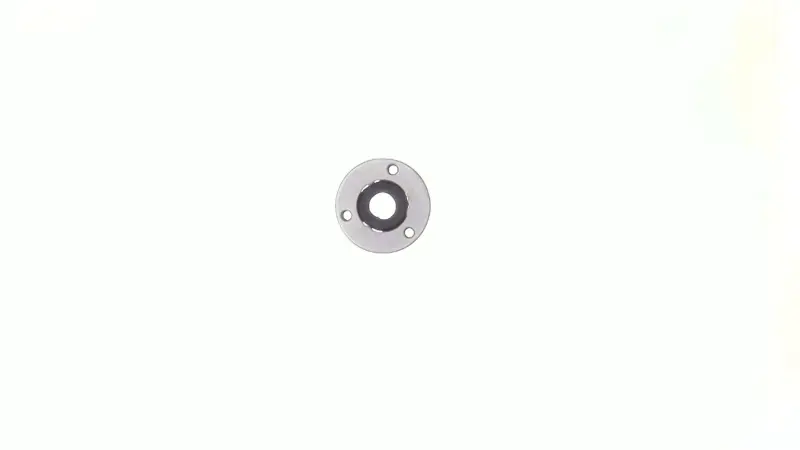

• Конструкція: круглий корпус із центральною посадковою частиною та трьома кріпильними отворами.

Установлення та контроль після ремонту

Монтаж виконують на очищені й неушкоджені посадкові поверхні. До складання перевіряють стан сполучених шестерень, кріплення та кришки, адже їхнє зношення здатне погіршити роботу нової муфти. Деталь установлюють у правильному напрямку, а кріплення затягують за схемою та моментом, передбаченими для конкретного двигуна. Ударне затягування без контролю може пошкодити різьбу або спричинити перекіс.

Після складання спочатку перевіряють вільне обертання механізму та відсутність заїдань, а потім виконують короткий пробний запуск. Стартер має впевнено прокручувати двигун, а після запуску не повинно залишатися стороннього шуму з боку приводу. Точний збіг посадки та геометрії тут важливіший за загальну зовнішню подібність: правильно дібрана муфта відновлює штатне передавання зусилля під час запуску та вчасно роз’єднує стартер із двигуном, що набрав оберти.
