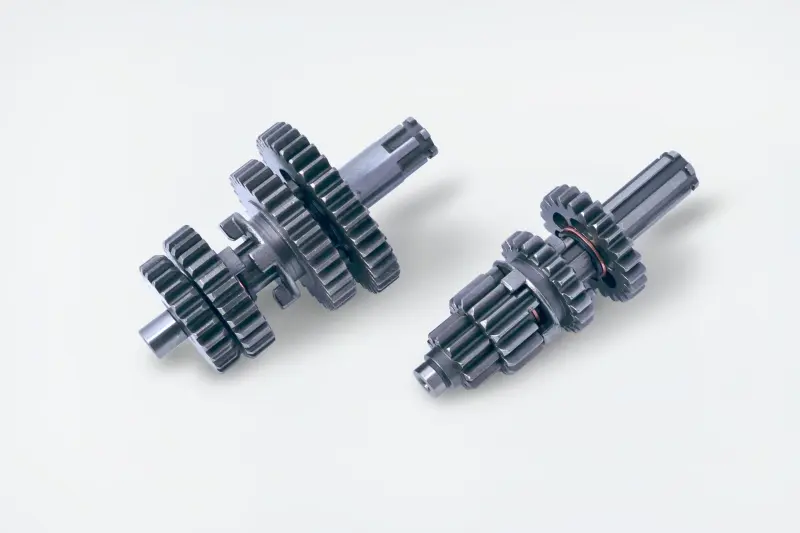

Комплект призначений для ремонту трансмісії чотиритактних мопедів Delta із відповідною будовою двигуна. Він об’єднує два вали з установленими шестернями та бере участь у передаванні обертання всередині мотора, даючи механізму перемикання змогу обирати потрібне передатне відношення. Таке виконання підходить для відновлення КПП у разі пошкодження зубців, валів або кількох сполучених деталей, коли заміна окремих шестерень не усуває несправність чи потребує складного добору кожної позиції.

Конструкція та призначення

Позначення «у зборі» в цій позиції стосується пари валів із розміщеними на них шестернями. Деталі вже підібрані як єдина конфігурація, тому під час ремонту не потрібно формувати набір із розрізнених шестерень для первинної та вторинної сторін. Водночас картер двигуна, механізм вибору передач та інші сполучені деталі необхідно перевіряти окремо: їхній стан безпосередньо впливає на правильну роботу встановленої КПП.

Виконання «під сепаратор» визначає спосіб опори вала — під голчастий підшипник-сепаратор. Це один із головних критеріїв сумісності. Для двигунів сімейства Delta трапляються й інші варіанти, зокрема вали під підшипник, установлений у картері. Ці версії не можна добирати лише за загальною назвою мопеда: перед придбанням потрібно визначити, яка опора застосована саме в двигуні, що ремонтується.

Що перевірити під час добору

• Тип двигуна. Назва Delta охоплює техніку з різними модифікаціями моторів, тому самої моделі мопеда недостатньо для точного вибору.
• Виконання опори вала. У картері має бути передбачене посадкове місце саме під сепаратор, а не під альтернативний різновид підшипника.
• Геометрію обох валів. Порівняйте довжину й діаметр посадкових ділянок, форму кінців, шліци, проточки та розташування стопорних деталей зі знятою КПП.
• Набір шестерень. Мають збігатися їхня кількість, положення на валах, ширина, діаметр і число зубців. Навіть невелика відмінність указує на іншу модифікацію.
• Сполучення з механізмом перемикання. Перевірте відповідність пазів і контактних поверхонь вилкам, а також взаємне положення шестерень на вибраних передачах.

Серія ST допомагає розрізнити товарну версію, але не замінює звіряння конструкції. Найнадійніший спосіб добору — порівняння обох знятих валів у зборі та посадкових місць у розібраному картері. Якщо стару КПП уже замінювали, додатково орієнтуються на фактичну будову двигуна, а не лише на рік випуску чи позначення мопеда.

Рекомендації зі встановлення

Монтаж виконують на розібраному двигуні. Перед установленням очищають картер і перевіряють посадкові поверхні, стан голчастого сепаратора, вилок перемикання, копірного механізму, шайб і стопорних кілець. Деталі зі зношенням здатні спричинити перекіс, збільшений люфт, шум або неповне ввімкнення передачі навіть із новою парою валів.

Після розміщення КПП у картері вали мають обертатися без заклинювання. До остаточного складання послідовно перевіряють увімкнення всіх положень і вільне обертання відповідних шестерень. Осьові проміжки, розташування шайб і стопорних деталей зберігають за схемою конкретного двигуна. Під час складання застосовують передбачений виробником мотора спосіб змащування та дотримуються встановленого порядку затягування кріплень.

Коли потрібна діагностика КПП

Підставою для розбирання можуть бути сторонній шум, ускладнене перемикання, самовільне вимкнення передачі або виявлена металева стружка. Проте такі ознаки бувають пов’язані не лише з валами та шестернями: потрібно перевірити привід перемикання, вилки, копірний барабан, зчеплення й посадкові місця. Комплект обирають після дефектування, якщо виявлено пошкоджені зубці, зношення шліців, деформацію валів або значне спрацювання сполучених поверхонь.

Коробка передач Delta під сепаратор ST розрахована на ремонт із заміною парної вал-шестеренної збірки. Точне звіряння конструкції до монтажу зменшує ризик повторного розбирання двигуна та допомагає правильно узгодити нову КПП із картером і механізмом перемикання.
